Zakázkové Měděné jádro PCB

Domů / Produkty / PCB / Měděné jádro PCB

Měděné jádro PCB Výrobci

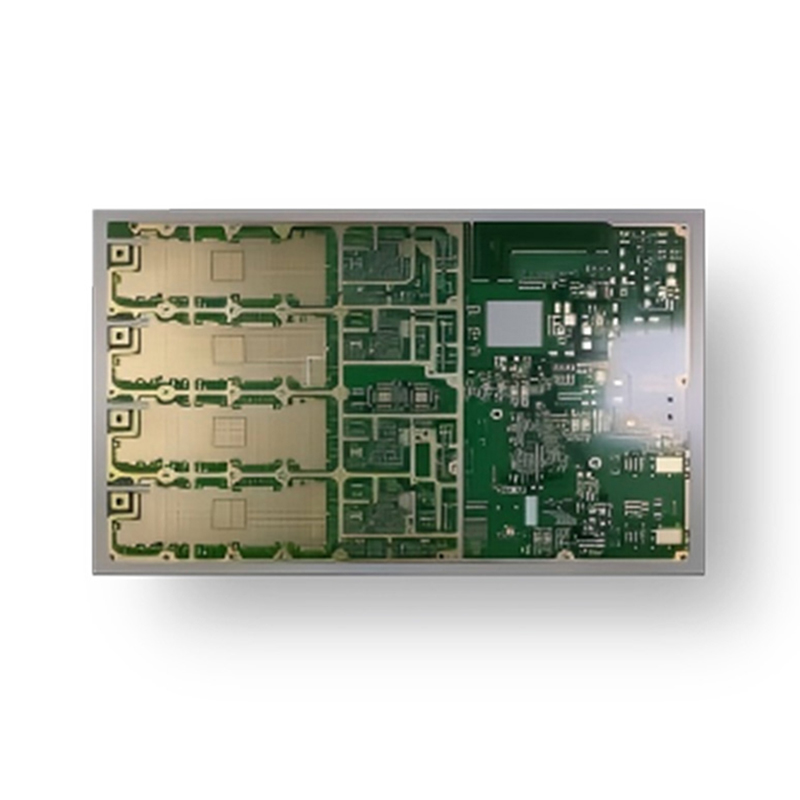

Desky plošných spojů na bázi mědi jsou obvodové desky s mědí jako vrstvou pro odvod tepla jádra. Jejich hlavní hodnota spočívá ve vynikajících schopnostech tepelného managementu. Díky těsné integraci měděné základny s izolačními a obvodovými vrstvami může tato struktura rychle vést a rovnoměrně odvádět teplo generované vysoce výkonnými součástmi, čímž účinně zabraňuje místnímu přehřátí a zajišťuje stabilní provoz a dlouhou životnost zařízení v extrémních podmínkách napájení. Tento typ desky podporuje složité návrhy s až 32 vrstvami a může dosáhnout ultra jemných čar 3 mils (0,075 mm) v rozsahu tloušťky desky 0,3 až 6 mm. Jeho výkonná schopnost vrtání s poměrem stran 10:1 umožňuje propojení s vysokou hustotou. Díky různým procesům povrchové úpravy, od nástřiku cínem po niklové imerzní zlato, jsou desky plošných spojů na bázi mědi zvláště vhodné jako základní nosiče ve vysoce výkonných LED osvětlení, automobilových napájecích modulech a průmyslových řídicích jednotkách a jsou ideálním řešením pro řešení problémů s odvodem tepla u výkonových obvodů.

O
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
Společnost Anhui Hongxin Electronic Technology Co., Ltd. je Čína Měděné jádro PCB Výrobci a Zakázkové Měděné jádro PCB Společnost. Nachází se v čínském průmyslovém parku DPS, v hospodářské rozvojové zóně Guangde v provincii Anhui. Naše továrna byla založena v říjnu 2013, zabírá 20 000 metrů čtverečních a zaměstnává 110 pracovníků, včetně více než 7 profesionálních inženýrů s více než 15 lety zkušeností. Produkty DPS společnosti zahrnují desky s 1-32 vrstvami, desky s vysokou Tg, desky s tlustou mědí, tuhé ohebné desky, vysokofrekvenční desky, desky s hybridním dielektrickým laminátem, desky se zaslepenými prokovy, desky na bázi kovu a desky bez halogenů. Je k dispozici rychlé prototypování vysoce přesných DPS, přičemž hromadné objednávky jednostranných a oboustranných desek jsou dodávány do 6-7 dnů, 4-8vrstvé desky do 9-20 dnů, 10-16vrstvé desky do 20-25 dnů, 16-32vrstvé desky do 25-45 dnů, HDI desky do 25 dnů a oboustranné prototypy lze dodat již za 24 hodin. Zavazujeme se poskytovat vysoce kvalitní produkty a profesionální služby zákazníkům po celém světě a jsme schopni dodávat jak velká množství, tak malé série. Procesy povrchové úpravy našich produktů jsou kompletní. Typy základních materiálů zahrnují FR-1, 22F, CEM-1, CEM-3, FR-4 (s vysokou Tg, bez halogenů atd.), vysokofrekvenční desky a kovové substráty. Všechny typy produktů prošly certifikacemi systémů managementu kvality ISO9001, ISO14001, ISO45001, IATF16949 a také bezpečnostními certifikacemi UL. Naše prodejní síť sahá od vnitrozemských oblastí po jihovýchodní Asii, Evropu a Ameriku. V tvrdé konkurenci na trhu jsme vždy získávali vysoké uznání od zákazníků.
Certifikát cti
  • NQA
  • Certifikát UL
  • Certifikace produktu
  • Certifikace produktu
Novinky
Měděné jádro PCB Oborové znalosti

Proč je měděné jádro PCB preferovanou volbou pro vysoce výkonnou elektroniku?

Úvod: Od nosiče obvodu k základní komponentě výkonu

V dnešním světě neustále se zvyšující hustoty výkonu a trendů miniaturizace nejsou desky plošných spojů jen „nosiče obvodů“, ale základní komponenty, které přímo ovlivňují účinnost odvodu tepla, stabilitu systému a životnost produktu. Zejména u nových energetických vozidel, průmyslových napájecích zdrojů, LED osvětlení a špičkových komunikačních zařízení tradiční substráty FR-4 stále více odhalují svá tepelná omezení.

Právě na tomto technologickém pozadí Měděné jádro PCB se stal preferovanou volbou pro stále více inženýrů, kteří hledají vyšší spolehlivost a výkon.

I. Esence měděného jádra PCB: více než jen „náhrada mědí“

Měděné jádro PCB je typická deska tištěných spojů s kovovým jádrem (MCPCB). Na rozdíl od běžných hliníkových substrátů používá její jádrová vrstva vysoce čistou měď, která poskytuje výrazně vyšší tepelnou vodivost a elektrickou stabilitu.

Základní struktura desky plošných spojů s měděným jádrem

  • Měděná základní vrstva : Zodpovídá za rychlý odvod tepla a silnou mechanickou podporu.
  • Dielektrická vrstva s vysokou tepelnou vodivostí : Účinně přenáší teplo při zachování vysokého napětí.
  • Obvodová vrstva měděné fólie : Umožňuje stabilní přenos signálu a energie.

V aplikacích s vysokým výkonem platí, že čím kratší je cesta přenosu tepla ze součástí → měděná fólie → dielektrická vrstva → měděná základna → systém odvodu tepla, tím vyšší je celková spolehlivost systému. Měděné substráty nabízejí v tomto ohledu přirozenou výhodu.

II. Proč je PCB s měděným jádrem považováno za „ultimátní řešení“ pro vysoce výkonné návrhy?

1. Základní rozdíl v tepelné vodivosti

Měď má tepelnou vodivost přibližně 390–400 W/m·K , daleko převyšující hliník (asi 200 W/m·K) a FR-4 (méně než 1 W/m·K). Za stejných podmínek odvádějí měděné substráty teplo rychleji a rovnoměrněji, čímž účinně zabraňují lokalizovaným horkým místům.

2. Vyšší schopnost přenosu proudu a odolnost proti nárazu

Často se kombinují měděné substráty s technologie tlusté mědi (2 oz–10 oz nebo vyšší) . Díky tomu jsou ideální pro aplikace s vysokým proudem a vysokými impulsy, což výrazně snižuje nárůst teploty vedení, elektrické ztráty a riziko selhání.

3. Vysoká spolehlivost v drsných prostředích

Za podmínek, jako jsou vysoké teploty, silné vibrace a časté tepelné cykly, vykazují měděné substráty vynikající mechanickou pevnost a tepelnou stabilitu. To je důvod, proč jsou široce používány v automobilová elektronika a průmyslové řídicí systémy .

III. Hloubková analýza běžných aplikačních scénářů

  • Nová energetická vozidla : Motorové pohony, elektronické řídicí jednotky (ECU), palubní nabíjecí moduly.
  • Průmyslové napájecí zdroje a měniče : Výkonové moduly IGBT a MOSFET.
  • Vysoce výkonné LED osvětlení : Pouliční osvětlení, jevištní osvětlení, zahradnické osvětlení.
  • Komunikační a serverové vybavení : Výkonové zesilovače a kritické desky pro řízení teploty.
  • Vojenská a vysoce spolehlivá elektronika : Aplikace s extrémně vysokými nároky na životnost a provozní stabilitu.

Kdekoli odvod tepla a aktuální kapacita Pokud se stanou překážkou v designu, jsou desky s měděným jádrem často tím nejefektivnějším a nejspolehlivějším řešením.

IV. Skutečné technické výzvy ve výrobě PCB s měděným jádrem

1. Silné leptání mědi a kontrola šířky čar

S rostoucí tloušťkou mědi je leptání obtížnější. Udržování přesných šířek čar a zamezení podřezávání vyžaduje pokročilé vybavení a dobře řízené procesy.

2. Výkonnostní bilance dielektrické vrstvy

Dielektrická vrstva musí současně poskytovat vysoká tepelná vodivost , odolnost proti vysokému napětí a nízké dielektrické ztráty . To klade vysoké nároky na výběr materiálu a technologii laminace.

3. Tepelné napětí a kontrola deformace

Významné rozdíly v koeficientech tepelné roztažnosti mezi mědí a izolačními materiály mohou vést k deformaci nebo delaminaci během opakovaných tepelných cyklů, pokud nejsou správně řízeny.

4. Výtěžnost a konzistence

Desky plošných spojů s měděným jádrem se obvykle používají ve špičkových aplikacích, kde jsou konzistence šarží, dlouhodobá spolehlivost a přísná kontrola kvality mnohem důležitější než u běžných plošných spojů.

V. Jak elektronická technologie Anhui Hongxin zajišťuje kvalitu měděného jádra PCB

Založena v roce 2013, Anhui Hongxin Electronic Technology Co., Ltd. se důsledně zaměřuje na výrobu PCB střední až vyšší třídy. Nashromáždili jsme rozsáhlé odborné znalosti v oblasti PCB s měděným jádrem, silných měděných desek a substrátů na bázi kovu.

Naše hlavní výhody

  • Možnost výroby 1–32vrstvých desek plošných spojů , od jednoduchých desek až po složité konstrukce s vysokou spolehlivostí.
  • Rozsáhlé zkušenosti s hromadnou výrobou s PCB na bázi kovu, silné měděné desky, materiály s vysokou Tg a vysokofrekvenční materiály .
  • Konec 7 profesionálních inženýrů s více než 15 lety zkušeností poskytování podpory DFM a optimalizace procesů.
  • Kompletní sortiment procesy povrchové úpravy pro splnění různých požadavků aplikace.
  • Podpora pro rychlé prototypování a stabilní sériová výroba současně.
  • Prototypy oboustranných desek plošných spojů lze dodat tak rychle 24 hodin .
  • Jasné a kontrolovatelné dodací lhůty pro vícevrstvé PCB.
  • Certifikováno ISO9001, ISO14001, ISO45001, IATF16949 a UL .

Nacházíme se v čínském průmyslovém parku PCB a kombinujeme efektivitu výroby s konzistentní kvalitou. Naše výrobky jsou vyváženy do jihovýchodní Asie, Evropy a Ameriky a získávají si dlouhodobou důvěru globálních zákazníků.

FAQ: Často kladené otázky týkající se PCB s měděným jádrem

Q1: Měděné substráty jsou drahé. Stojí za to?

Ano. Ve vysoce výkonných aplikacích PCB s měděným jádrem výrazně zlepšují spolehlivost a snižují dlouhodobé náklady na údržbu, což vede k lepší celkové efektivitě nákladů.

Q2: Mohou být desky plošných spojů s měděným jádrem navrženy jako vícevrstvé nebo hybridní struktury?

Ano, ale výrobní proces je složitý a vyžaduje dodavatele se silnými zkušenostmi s technologiemi vícevrstvých PCB a DPS s kovovým jádrem.

Q3: Jsou desky plošných spojů s měděným jádrem vhodné pro malosériové projekty výzkumu a vývoje?

Absolutně. Rychlé prototypování umožňuje včasné ověření tepelného výkonu a proveditelnosti návrhu.

Q4: Podporuje Anhui Hongxin globální zákazníky?

Ano. Poskytujeme služby zákazníkům po celém světě se stabilním exportem do jihovýchodní Asie, Evropy a Ameriky.

Jak se elektronické systémy neustále vyvíjejí směrem k vyšší hustotě výkonu, vyšší integraci a větší spolehlivosti, PCB s měděným jádrem se staly nepostradatelnou technologií. Výběr výrobního partnera, který skutečně rozumí návrhu a výrobě PCB s měděným jádrem, je zásadním krokem k dlouhodobé konkurenceschopnosti produktu.
