Zakázkové Vysokorychlostní PCB

Domů / Produkty / PCB / Vysokorychlostní PCB

Vysokorychlostní PCB Výrobci

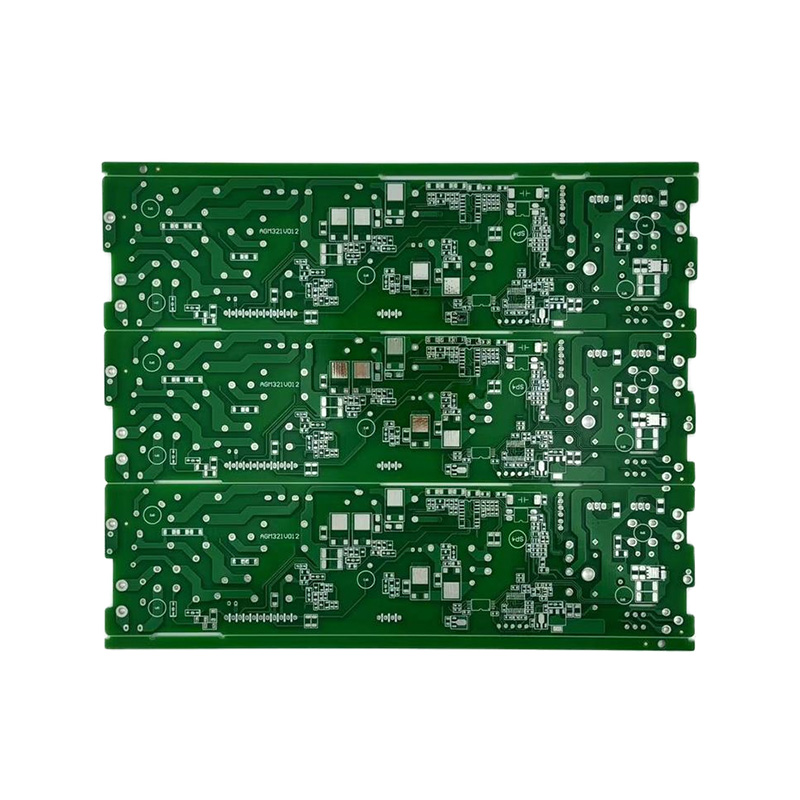

High-Speed ​​​​PCB jsou specializované obvodové desky navržené speciálně pro zpracování vysokorychlostních digitálních signálů nad úrovní gigahertzů. Jejich hlavním cílem je zajistit integritu signálu přesným řízením impedance a snížením ztráty signálu a latence. Tyto desky jsou založeny na různých substrátech, včetně FR-4, vysokofrekvenčních materiálech, keramice a kovových substrátech. Mají vynikající elektrický výkon a schopnosti tepelného managementu a jejich struktury se pohybují od jednovrstvých až po komplexní návrhy až do 32 vrstev. Podporují také speciální procesy, jako je rigid-flex. Díky ultra jemným liniím a rozteči 0,075 mm, technologii vrtání s vysokým poměrem stran 10:1 a různým povrchovým úpravám, jako je nikl-imerzní zlato a OSP, mohou účinně řešit problémy s útlumem a přeslechy při přenosu vysokofrekvenčního signálu. Používají se především v klíčových oblastech, jako jsou servery datových center, špičkové routery, akcelerační karty umělé inteligence a superpočítače, které mají přísné požadavky na rychlost a stabilitu přenosu dat.

O
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
Společnost Anhui Hongxin Electronic Technology Co., Ltd. je Čína Vysokorychlostní PCB Výrobci a Zakázkové Vysokorychlostní PCB Společnost. Nachází se v čínském průmyslovém parku DPS, v hospodářské rozvojové zóně Guangde v provincii Anhui. Naše továrna byla založena v říjnu 2013, zabírá 20 000 metrů čtverečních a zaměstnává 110 pracovníků, včetně více než 7 profesionálních inženýrů s více než 15 lety zkušeností. Produkty DPS společnosti zahrnují desky s 1-32 vrstvami, desky s vysokou Tg, desky s tlustou mědí, tuhé ohebné desky, vysokofrekvenční desky, desky s hybridním dielektrickým laminátem, desky se zaslepenými prokovy, desky na bázi kovu a desky bez halogenů. Je k dispozici rychlé prototypování vysoce přesných DPS, přičemž hromadné objednávky jednostranných a oboustranných desek jsou dodávány do 6-7 dnů, 4-8vrstvé desky do 9-20 dnů, 10-16vrstvé desky do 20-25 dnů, 16-32vrstvé desky do 25-45 dnů, HDI desky do 25 dnů a oboustranné prototypy lze dodat již za 24 hodin. Zavazujeme se poskytovat vysoce kvalitní produkty a profesionální služby zákazníkům po celém světě a jsme schopni dodávat jak velká množství, tak malé série. Procesy povrchové úpravy našich produktů jsou kompletní. Typy základních materiálů zahrnují FR-1, 22F, CEM-1, CEM-3, FR-4 (s vysokou Tg, bez halogenů atd.), vysokofrekvenční desky a kovové substráty. Všechny typy produktů prošly certifikacemi systémů managementu kvality ISO9001, ISO14001, ISO45001, IATF16949 a také bezpečnostními certifikacemi UL. Naše prodejní síť sahá od vnitrozemských oblastí po jihovýchodní Asii, Evropu a Ameriku. V tvrdé konkurenci na trhu jsme vždy získávali vysoké uznání od zákazníků.
Certifikát cti
  • NQA
  • Certifikát UL
  • Certifikace produktu
  • Certifikace produktu
Novinky
Vysokorychlostní PCB Oborové znalosti

Dobývání milimetrové vlny: Hluboký ponor do vysokorychlostní technologie PCB

Výkon moderní elektroniky, od základnových stanic 5G až po pokročilé asistenční systémy pro řidiče, závisí na kritické součásti: Vysokorychlostní PCB . Vzhledem k tomu, že frekvence signálu šplhají do rozsahu několika gigahertzů a milimetrových vln, stávají se fyzikální vlastnosti desky s plošnými spoji primárním faktorem úspěchu systému. Tento článek se zabývá základními technologiemi, vědou o materiálech a výrobní přesností potřebnou ke zvládnutí vysokorychlostního návrhu a výroby PCB, přičemž čerpá ze schopností předních výrobců, jako je Anhui Hongxin Electronic Technology Co., Ltd.

Materiálová věda: Základ integrity signálu

Při frekvencích nad 10 GHz tradiční materiály FR-4 často zaostávají kvůli vyšším ztrátám signálu a nestabilním dielektrickým vlastnostem. Výběr správného substrátu je prvním a nejdůležitějším krokem.

Parametr Standardní FR-4 Vysokofrekvenční materiál Dopad na výkon
Dielektrická konstanta (Dk) 4,5 - 5,0 3,0 - 4,5 Nižší Dk umožňuje rychlejší šíření signálu a snižuje zpoždění signálu.
Disipační faktor (Df) 0,015 - 0,025 0,002 - 0,004 Nižší Df výrazně snižuje útlum signálu (ztrátu), rozhodující pro dlouhé trasy.
Teplota skelného přechodu (Tg) 130 °C - 140 °C > 170 °C (vysoká Tg) Vyšší Tg zajišťuje, že deska zůstane rozměrově stabilní během pájení a vysokoteplotního provozu.

Pro aplikace vyžadující maximální výkon nabízejí hybridní dielektrické laminované desky optimální řešení. Tyto desky strategicky kombinují vysokofrekvenční materiály v kritických signálových vrstvách s nákladově efektivnějšími FR-4 v napájecích nebo zemních vrstvách, čímž vyvažují výkon s výrobními náklady.

Umění kontroly impedance

Ve vysokorychlostním provedení je řízení impedance signálových tras nesmlouvavé. Neodpovídající impedance vede k odrazům signálu, což způsobuje poškození dat a selhání systému. Dosažení přesného řízení impedance vyžaduje těsné výrobní tolerance.

  • Cílová impedance: Běžná jednopólová impedance je 50Ω, zatímco diferenciální páry jsou často 90Ω nebo 100Ω.
  • Tolerance impedance: Standardní tolerance je ±10 %. Pro vysoce výkonné aplikace je vyžadována užší tolerance ±7 % nebo dokonce ±5 %.
  • Klíčové faktory: Konečná impedance je funkcí šířky stopy, výšky stopy, tloušťky dielektrika a Dk materiálu. Výrobci musí přesně kontrolovat každou z těchto proměnných.

Společnosti jako Anhui Hongxin Electronic Technology Co., Ltd. se svým týmem zkušených inženýrů využívají pokročilé simulační nástroje a přísně kontrolované procesy, aby zajistily, že každá vyrobená deska bude splňovat specifikovaný profil impedance napříč všemi vrstvami.

Agilní výroba: Od prototypu po výrobu

Rychlost inovací vyžaduje stejně agilní výrobní odezvu. Schopnost rychlého prototypování a následného škálování do sériové výroby je klíčovou konkurenční výhodou.

Typické výrobní doby:

  • Oboustranné prototypování: Už za 24 hodin.
  • 4–8 vrstvé desky (objem): 9-20 dní.
  • 10-16 vrstev desky (objem): 20-25 dní.
  • HDI desky (objem): Do 25 dnů.

Tato agilita je podporována komplexní výrobní stopou, včetně továrny na ploše 20 000 metrů čtverečních a kompletní sady procesů povrchové úpravy, které umožňují jak malosériové rychlé prototypování, tak velkoobjemovou výrobu bez obětování kvality.

Spolehlivost a certifikace: Splňuje průmyslové standardy

Pro aplikace s vysokými sázkami v automobilovém a průmyslovém sektoru musí být vysokorychlostní PCB více než jen elektricky zvuk; musí být mimořádně spolehlivé a certifikované podle přísných mezinárodních norem.

  • IATF 16949: Tato certifikace je zlatým standardem pro automobilový průmysl a prokazuje závazek k řízení kvality, prevenci defektů a neustálému zlepšování.
  • UL certifikace: Zajišťuje, že produkt splňuje normy bezpečnosti a hořlavosti, jako je hodnocení UL 94V-0 pro zpomalení hoření.
  • Shoda materiálu: Využití materiálů s vysokou Tg a bezhalogenových materiálů řeší jak spolehlivost při vysokých teplotách, tak ekologické předpisy.

Portfolio certifikací výrobce, včetně ISO9001, ISO14001 a IATF16949, je jasným indikátorem jeho schopnosti dodávat spolehlivé a vysoce kvalitní vysokorychlostní desky plošných spojů pro globální trhy.

FAQ

Jaký je rozdíl mezi standardní PCB a vysokorychlostní PCB?

Hlavní rozdíl spočívá ve výběru materiálu a přesnosti výroby. Standardní deska plošných spojů, často vyrobená z FR-4, je navržena pro aplikace s nižší frekvencí, kde jsou ztráty signálu a dielektrická stabilita méně kritické. A Vysokorychlostní PCB používá specializované lamináty s nižší a stabilnější dielektrickou konstantou (Dk) a mnohem nižším disipačním faktorem (Df), aby se minimalizovaly ztráty signálu při vysokých frekvencích. Kromě toho vysokorychlostní desky plošných spojů vyžadují mnohem přísnější výrobní tolerance pro řízení impedance, geometrii stopy a registraci vrstev, aby byla zajištěna integrita signálu. Jsou nezbytné pro aplikace, jako je 5G, vysokorychlostní výpočetní technika a pokročilé radarové systémy.

Proč je řízení impedance při návrhu vysokorychlostních desek plošných spojů tak zásadní?

Řízení impedance je kritické, protože zajišťuje, že impedance stopy PCB odpovídá impedanci zdroje (např. čipu vysílače) a zátěže (např. čipu přijímače). Když dojde k nesouladu impedance, část signálu se odrazí zpět ke zdroji, místo aby byla přenesena do přijímače. Tyto odrazy způsobují zkreslení signálu, zvonění a chyby dat, což může vést k úplnému selhání systému. Ve vysokorychlostních digitálních a vysokofrekvenčních analogových obvodech mohou být i malé odrazy destruktivní, takže přesné řízení impedance (např. 100Ω ±10 % pro diferenciální pár) je základním požadavkem na funkční produkt.

Kdy bych měl pro PCB použít materiál Rogers místo FR-4?

Měli byste zvážit použití materiálu Rogers místo FR-4, pokud vaše aplikace zahrnuje provozní frekvence obvykle nad 2-5 GHz, kde se ztráta signálu stává významným problémem. Mezi klíčové indikátory pro potřebu Rogers nebo jiných vysokofrekvenčních laminátů patří:

  • Vysoká frekvence: Aplikace jako 5G (mmWave), automobilový radar (77 GHz) a vysokorychlostní serdes (nad 10 Gbps).
  • Přísné požadavky na integritu signálu: Když váš návrh vyžaduje minimální útlum signálu a nízké zkreslení při dlouhých trasách.
  • Přísná tolerance na Dk: Materiály Rogers nabízejí mnohem těsnější toleranci dielektrické konstanty, která je nezbytná pro předvídatelnou impedanci a výkon ve složitých RF a mikrovlnných obvodech.

Zatímco FR-4 je nákladově efektivnější, pro jakoukoli vysokofrekvenční a výkonově kritickou aplikaci je investice do materiálu Rogers nezbytná, aby bylo zajištěno, že produkt bude fungovat tak, jak byl navržen.

Jaké jsou klíčové úvahy při výběru povrchové úpravy pro vysokorychlostní PCB?

Volba povrchové úpravy pro vysokorychlostní PCB ovlivňuje pájitelnost, životnost, spolehlivost a dokonce i vysokofrekvenční výkon. Mezi hlavní úvahy patří:

  • ENIG (bezelektroniklové imerzní zlato): Nabízí plochý, rovinný povrch vhodný pro komponenty s jemnou roztečí a poskytuje dlouhou životnost. Vrstva niklu však může být pro pájení o něco "tvrdší" a může způsobit ztrátu signálu na velmi vysokých frekvencích.
  • ENEPIG (bezelektrické niklové bezproudové palladium imerzní zlato): Považováno za prémiovou povrchovou úpravu. Palladiová bariéra zabraňuje migraci niklu a poskytuje vysoce spolehlivý, pájitelný povrch s vynikajícím vysokofrekvenčním výkonem, díky čemuž je ideální pro náročné aplikace.
  • OSP (Organic Solderability Conservative): Cenově výhodný, rovný povrch, který je velmi šetrný k pájení. Má však omezenou životnost (obvykle 6-12 měsíců) a není vhodný pro aplikace vyžadující více cyklů přetavení nebo spojování drátů.

Pro většinu Vysokorychlostní PCB aplikace, ENIG je běžnou a spolehlivou volbou, zatímco ENEPIG je vybrán pro nejkritičtější, vysoce spolehlivé a velmi vysokofrekvenční návrhy.
