Výrobci vysokofrekvenčních DPS

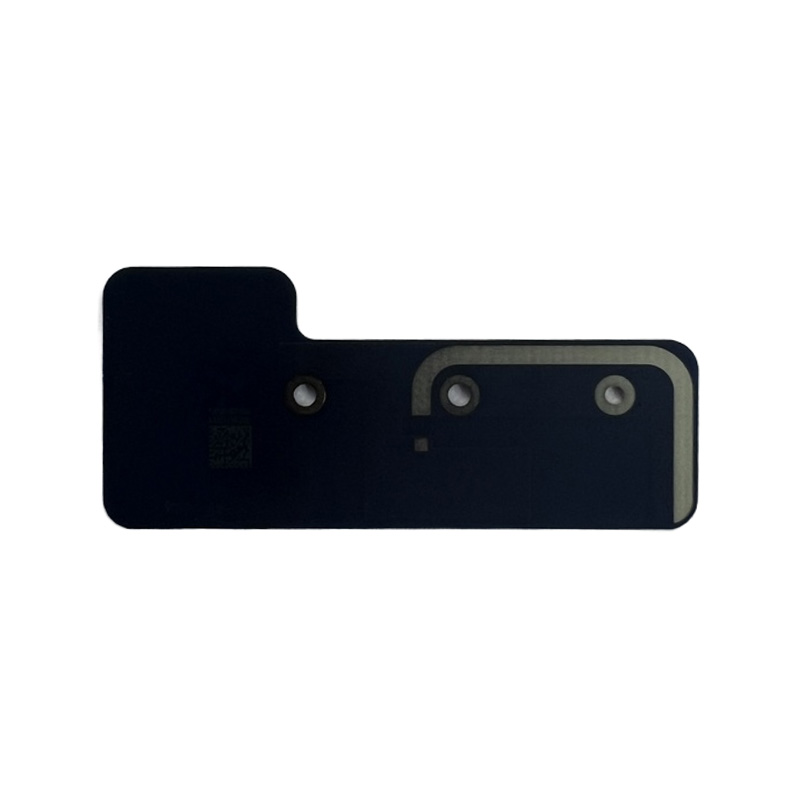

Vysokofrekvenční desky plošných spojů (vysokofrekvenční desky s plošnými spoji) jsou specializované desky s plošnými spoji navržené speciálně pro zpracování vysokorychlostních signálů v pásmu gigahertzů (GHz). Jejich základním principem je zajistit integritu signálu a nízké ztráty během přenosu prostřednictvím pečlivě vybraných substrátů a přesných výrobních procesů. Tyto desky jsou k dispozici v různých materiálech, včetně FR-4, keramiky, na bázi kovu (jako je hliník a měď) a rigid-flex. Mohou dosáhnout minimální šířky čáry/prostoru 3 mil (0,075 mm) a poměru tloušťky k otvoru 10:1 v tloušťce desky od 0,3 do 6 mm a složitých strukturách až do 32 vrstev, což demonstruje výjimečnou přesnost směrování a kontrolu signálu. Díky různým povrchovým úpravám, od OSP až po ponorné nikl zlaté, účinně snižují útlum signálu a latenci během přenosu. V důsledku toho jsou široce nasazovány v oblastech vyžadujících extrémně vysokou stabilitu signálu, jako je komunikační infrastruktura 5G, automobilové radarové systémy, satelitní komunikační zařízení a špičkové měřicí přístroje, a stávají se kritickým hardwarovým základem pro vysokorychlostní připojení a inovace moderních bezdrátových technologií.

O
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
Společnost Anhui Hongxin Electronic Technology Co., Ltd. je Čína Výrobci vysokofrekvenčních DPS a Zakázková společnost pro vysokofrekvenční DPS. Nachází se v čínském průmyslovém parku DPS, v hospodářské rozvojové zóně Guangde v provincii Anhui. Naše továrna byla založena v říjnu 2013, zabírá 20 000 metrů čtverečních a zaměstnává 110 pracovníků, včetně více než 7 profesionálních inženýrů s více než 15 lety zkušeností. Produkty DPS společnosti zahrnují desky s 1-32 vrstvami, desky s vysokou Tg, desky s tlustou mědí, tuhé ohebné desky, vysokofrekvenční desky, desky s hybridním dielektrickým laminátem, desky se zaslepenými prokovy, desky na bázi kovu a desky bez halogenů. Je k dispozici rychlé prototypování vysoce přesných DPS, přičemž hromadné objednávky jednostranných a oboustranných desek jsou dodávány do 6-7 dnů, 4-8vrstvé desky do 9-20 dnů, 10-16vrstvé desky do 20-25 dnů, 16-32vrstvé desky do 25-45 dnů, HDI desky do 25 dnů a oboustranné prototypy lze dodat již za 24 hodin. Zavazujeme se poskytovat vysoce kvalitní produkty a profesionální služby zákazníkům po celém světě a jsme schopni dodávat jak velká množství, tak malé série. Procesy povrchové úpravy našich produktů jsou kompletní. Typy základních materiálů zahrnují FR-1, 22F, CEM-1, CEM-3, FR-4 (s vysokou Tg, bez halogenů atd.), vysokofrekvenční desky a kovové substráty. Všechny typy produktů prošly certifikacemi systémů managementu kvality ISO9001, ISO14001, ISO45001, IATF16949 a také bezpečnostními certifikacemi UL. Naše prodejní síť sahá od vnitrozemských oblastí po jihovýchodní Asii, Evropu a Ameriku. V tvrdé konkurenci na trhu jsme vždy získávali vysoké uznání od zákazníků.
Certifikát cti
  • NQA
  • Certifikát UL
  • Certifikace produktu
  • Certifikace produktu
Novinky
Vysokofrekvenční PCB Oborové znalosti

Kompletní průvodce vysokofrekvenčními PCB: Materiály, výroba a aplikace

V éře 5G, autonomního řízení a pokročilé satelitní komunikace tvoří desky s vysokofrekvenčními tištěnými spoji (PCB) kritickou hardwarovou páteř pro spolehlivý vysokorychlostní přenos signálu. Tato příručka poskytuje hloubkový průzkum Vysokofrekvenční PCB technologie, od základní materiálové vědy až po pokročilou výrobu a úvahy o dodavatelském řetězci, které nabízejí cenné poznatky pro konstruktéry a specialisty na nákup.

Materiálová věda: Základ vysokofrekvenčního výkonu

Výběr materiálu substrátu je nejkritičtějším rozhodnutím při návrhu vysokofrekvenčních desek plošných spojů, protože přímo určuje integritu signálu.

Klíčový parametr materiálu Dopad na výkon
Dielektrická konstanta (Dk) Určuje rychlost šíření signálu a impedanci. Stabilní Dk napříč frekvencí a teplotou je rozhodující pro konzistentní výkon.
Disipační faktor (Df) Měří ztrátu signálu v dielektrickém materiálu. Nižší Df je zásadní pro minimalizaci útlumu ve vysokorychlostních a RF aplikacích.
Tepelné vlastnosti Zahrnuje koeficient tepelné roztažnosti (CTE) a tepelnou vodivost. Dobrý tepelný management zajišťuje spolehlivost při napájení.

Výrobci jako Anhui Hongxin Electronic Technology Co., Ltd. nabízejí řadu od standardních FR-4 až po specializované vysokofrekvenční lamináty, keramické substráty a substráty s kovovým jádrem, což umožňuje optimální výběr materiálů pro aplikace od spotřebitelských bezdrátových zařízení po automobilové radary.

Přesná výroba: Umožňuje integritu signálu

Převedení designu do funkční desky vyžaduje pečlivou kontrolu procesu, aby byly zachovány elektrické vlastnosti diktované materiály.

  • Kritické výrobní tolerance: Základem je dosažení jemných liniových geometrií, jako je minimální stopa/prostor 3 mils (0,075 mm). Přesné řízení tloušťky dielektrika a leptání mědi je stejně důležité pro konzistentní impedanční přizpůsobení, které často vyžaduje tolerance v rozmezí ±10 %.
  • Pokročilé konstrukční schopnosti: Moderní vysokofrekvenční návrhy často vyžadují složité vícevrstvé struktury (např. až 32 vrstev), hybridní konstrukce kombinující různé materiály a specializované technologiemi, jako jsou skryté a slepé průchody, pro správu signálových cest ve 3D prostoru.

Od prototypu k výrobě: Procházení dodacích lhůt a kvality

Vyvážení rychlého vývoje se spolehlivostí sériové výroby je klíčovou výzvou v elektronickém průmyslu.

  • Strukturované doručovací cykly: Transparentní a spolehlivý výrobní program je nezbytný. Možnosti sahají od ultrarychlého 24hodinového prototypování pro oboustranné desky až po strukturované dodací lhůty pro komplexní vícevrstvé šarže (např. 9–20 dní pro 4–8 vrstev, 25–45 dní pro 16–32 vrstev), což umožňuje efektivní plánování projektu.
  • Komplexní zajištění kvality: Důvěra v dodavatele PCB je postavena na ověřitelných systémech kvality. Certifikace jako ISO9001, IATF16949 (pro automobilový průmysl) a seznam UL demonstrují závazek k přísné kontrole procesů, sledovatelnosti materiálu a bezpečnosti produktu od prototypu až po hromadnou výrobu.

Řešení pro konkrétní aplikace: 5G, automobilový radar a satelitní komunikace

Různé špičkové aplikace kladou jedinečné požadavky na technologii vysokofrekvenčních desek plošných spojů.

  • 5G infrastruktura: Desky základnových stanic vyžadují velké formáty, vynikající tepelný management pro výkonové zesilovače a často hybridní konstrukce využívající jak standardní, tak vysokofrekvenční materiály ve stejné sestavě.
  • Automobilový radar (např. 77 GHz): Tato aplikace vyžaduje materiály s ultranízkými ztrátami, výjimečně konzistentní dielektrické vlastnosti pro přesnou fázovou odezvu a dodržování přísných standardů spolehlivosti automobilů (AEC-Q).
  • Satelitní komunikace: Desky musí přežít extrémní teplotní cykly v prostoru, což často vyžaduje specializované, stabilní substráty a někdy desky s kovovým jádrem pro odvod tepla i strukturální tuhost.

FAQ

Jaký je hlavní rozdíl mezi standardní FR-4 PCB a vysokofrekvenční PCB?

Hlavní rozdíl spočívá v materiálu substrátu. Standardní FR-4 má relativně vysoký a nekonzistentní disipační faktor (Df), který způsobuje významnou ztrátu signálu na frekvencích GHz. Vysokofrekvenční desky plošných spojů používají specializované lamináty (jako materiály na bázi Rogers, Taconic nebo PTFE) s velmi nízkým a stabilním Dk a Df. To minimalizuje útlum signálu, zachovává integritu signálu a umožňuje přesné řízení impedance, což je nesmlouvavé pro RF a vysokorychlostní digitální návrhy.

Jak si mohu vybrat správný vysokofrekvenční materiál PCB pro svou aplikaci?

Výběr materiálu je kompromisem mezi elektrickým výkonem, mechanickými vlastnostmi, cenou a vyrobitelností. Začněte definováním klíčových parametrů:

  1. Provozní frekvence: Vyšší frekvence vyžadují materiály s nižším Df.
  2. Tolerance ztráty: Jak velkou ztrátu signálu si váš systém může dovolit?
  3. Tepelné a ekologické potřeby: Zvažte ztrátový výkon, rozsah provozních teplot a vlhkost.
  4. Rozpočet: Specializované vysokofrekvenční materiály jsou dražší než FR-4.

Pro efektivní orientaci v těchto možnostech se důrazně doporučuje konzultace se zkušeným inženýrským týmem výrobce již ve fázi návrhu.

Proč je řízení impedance při návrhu vysokofrekvenčních desek plošných spojů tak zásadní a jak je toho dosaženo?

Řízení impedance zajišťuje, že signály procházejí bez odrazů, což způsobuje zkreslení a chyby dat. Při vysokých frekvencích působí stopy jako přenosové vedení. Jejich impedance (typicky 50 nebo 100 ohmů) závisí na šířce stopy, tloušťce, dielektrické konstantě (Dk) substrátu a vzdálenosti k referenční rovině. Toho je dosaženo precizní výrobou:

  • Použití materiálů s pevnou tolerancí, stabilní Dk.
  • Zhotovení stop s přesnou kontrolou šířky a tloušťky.
  • Udržování konzistentní výšky dielektrické vrstvy.

Schopný výrobce bude mít procesní znalosti k tomu, aby dodal desky s tolerancí impedance v rozmezí ±10 % nebo lepší.

Jaké certifikace bych měl hledat při výběru výrobce vysokofrekvenční desky plošných spojů?

Klíčové certifikace ukazují robustní systém řízení kvality:

  • IATF 16949: Automobilový standard kvality, nezbytný pro automobilové radary a aplikace ADAS, demonstrující pokročilé řízení procesů a sledovatelnost.
  • ISO 9001: Základ pro systémy managementu kvality.
  • UL uznání: Zajišťuje, že materiály a deska splňují bezpečnostní normy, což je často požadavek na certifikaci konečného produktu.
  • Další normy ISO (14001, 45001): Uveďte odpovědné ekologické a bezpečnostní postupy.

Výrobce, který je držitelem těchto certifikací, jako je Anhui Hongxin Electronic Technology Co., Ltd., poskytuje větší jistotu stálé kvality a spolehlivosti.

Jaké jsou klíčové výhody partnerství s výrobcem, který nabízí rychlé prototypování i hromadnou výrobu?

Tento integrovaný přístup nabízí významné strategické výhody:

  1. Kontinuita designu: Znalosti získané během fáze prototypování (ohledně chování materiálu, vyrobitelnosti a testování) jsou plynule přeneseny do sériové výroby, což snižuje rizika a zpoždění.
  2. Zjednodušení dodavatelského řetězce: Spolupráce s jedním partnerem pro obě fáze zjednodušuje komunikaci, zajišťuje konzistenci a snižuje administrativní režii.
  3. Rychlost na trh: Rychlé prototypování urychluje ověřování návrhu, zatímco zaručená výrobní kapacita zajišťuje, že po dokončení návrhu můžete rychle škálovat.

Tato komplexní schopnost je zásadní pro prosperitu v rychle se rozvíjejících technologických odvětvích, jako jsou telekomunikace a automobilová elektronika.
