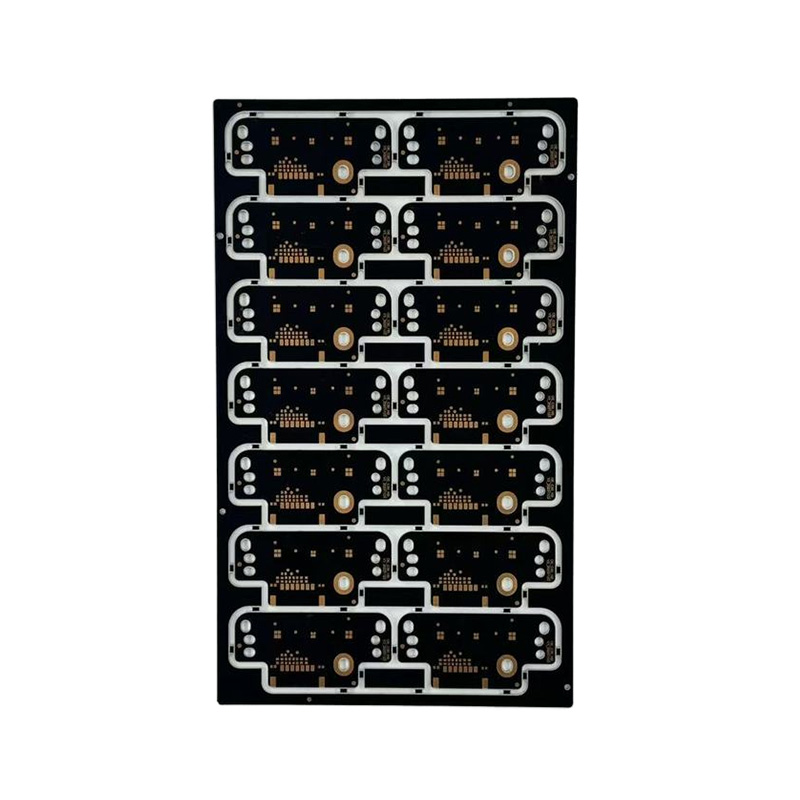

Zakázková OEM DPS s kovovým substrátem

Domů / Produkty / PCB / Kovový substrát

Výrobci OEM DPS s kovovým substrátem

Kovový substrát je speciální typ desky s plošnými spoji (PCB), která používá kovový materiál (jako je hliník nebo měď) jako jádrovou tepelně vodivou vrstvu. Spojuje obvod s kovovým substrátem prostřednictvím jedinečné izolační dielektrické vrstvy, čímž dosahuje vynikající tepelné vodivosti a odvodu tepla. Jeho základní vlastností je jeho schopnost efektivně řešit problém tvorby tepla elektronických zařízení při vysokovýkonném provozu. Nejen, že nabízí různé možnosti tloušťky desky v rozmezí od 0,3 mm do 6 mm, ale také podporuje silné měděné konstrukce až do 5 oz pro přenos vysokých proudů. S poměrem tloušťky desky k otvoru 10:1 a šířkou čar a vzdáleností až 3 mil, splňuje složité požadavky na kabeláž s vysokou hustotou. Díky různým procesům povrchové úpravy, od běžného nástřiku cínem až po poniklované zlato, je tento typ desek plošných spojů vhodný zejména pro aplikace s přísnými požadavky na tepelný management, jako jsou LED osvětlení, automobilové světlomety, napájecí moduly a měniče napájení, což zajišťuje stabilitu a dlouhou životnost zařízení při efektivním provozu.

O
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
Společnost Anhui Hongxin Electronic Technology Co., Ltd. je Čína Výrobci OEM DPS s kovovým substrátem a Zakázková společnost pro OEM DPS s kovovým substrátem. Nachází se v čínském průmyslovém parku DPS, v hospodářské rozvojové zóně Guangde v provincii Anhui. Naše továrna byla založena v říjnu 2013, zabírá 20 000 metrů čtverečních a zaměstnává 110 pracovníků, včetně více než 7 profesionálních inženýrů s více než 15 lety zkušeností. Produkty DPS společnosti zahrnují desky s 1-32 vrstvami, desky s vysokou Tg, desky s tlustou mědí, tuhé ohebné desky, vysokofrekvenční desky, desky s hybridním dielektrickým laminátem, desky se zaslepenými prokovy, desky na bázi kovu a desky bez halogenů. Je k dispozici rychlé prototypování vysoce přesných DPS, přičemž hromadné objednávky jednostranných a oboustranných desek jsou dodávány do 6-7 dnů, 4-8vrstvé desky do 9-20 dnů, 10-16vrstvé desky do 20-25 dnů, 16-32vrstvé desky do 25-45 dnů, HDI desky do 25 dnů a oboustranné prototypy lze dodat již za 24 hodin. Zavazujeme se poskytovat vysoce kvalitní produkty a profesionální služby zákazníkům po celém světě a jsme schopni dodávat jak velká množství, tak malé série. Procesy povrchové úpravy našich produktů jsou kompletní. Typy základních materiálů zahrnují FR-1, 22F, CEM-1, CEM-3, FR-4 (s vysokou Tg, bez halogenů atd.), vysokofrekvenční desky a kovové substráty. Všechny typy produktů prošly certifikacemi systémů managementu kvality ISO9001, ISO14001, ISO45001, IATF16949 a také bezpečnostními certifikacemi UL. Naše prodejní síť sahá od vnitrozemských oblastí po jihovýchodní Asii, Evropu a Ameriku. V tvrdé konkurenci na trhu jsme vždy získávali vysoké uznání od zákazníků.
Certifikát cti
  • NQA
  • Certifikát UL
  • Certifikace produktu
  • Certifikace produktu
Novinky
Kovový substrát Oborové znalosti

Jak použití kovových substrátů PCB ovlivňuje spolehlivost elektronických součástek?

V oblasti moderní elektroniky nelze význam desek s plošnými spoji (PCB) přeceňovat. Tvoří páteř téměř každého elektronického zařízení, umožňují správné připojení elektrických komponent a usnadňují plynulé provozní toky. Mezi různými typy PCB, Kovový substrát PCB s získaly významnou pozornost, zejména ve vysoce výkonných aplikacích.

Kovový substrát PCB je typ desky s plošnými spoji, která jako základ používá kovový materiál spíše než tradiční vláknité materiály typicky používané pro standardní desky plošných spojů. Tyto kovové substráty jsou vyrobeny kombinací kovové základny s izolační vrstvou a měděnou vrstvou, která tvoří skutečný obvod. Mezi běžné kovy používané pro substráty patří hliník, měď a ocel, ale hliník je zdaleka nejběžnější díky své vynikající tepelné vodivosti, hospodárnosti a nízké hmotnosti.

Čím se kovové substráty PCB liší?

Thermal Management je jedním z klíčových důvodů, proč jsou kovové substráty preferovány před konvenčními PCB. Moderní elektronická zařízení generují teplo a ve vysoce výkonných aplikacích je řízení tohoto tepla zásadní pro udržení výkonu a spolehlivosti. Kovové substráty pomáhají efektivněji odvádět teplo, zabraňují přehřívání a zajišťují dlouhou životnost součástí. To je zvláště důležité u výkonové elektroniky, LED osvětlení, automobilové elektroniky a vysokofrekvenčních komunikačních systémů.

Zde je srovnání kovových substrátů PCB s tradičními PCB:

Majetek Standardní PCB Kovový substrát PCB
Materiál FR-4, CEM-1, CEM-3 Hliník, měď, ocel
Tepelná vodivost Nízká Vysoká (až 200 W/m·K)
náklady Nízkáer vyšší
Mechanická pevnost Mírný Silný (zejména s hliníkem)
Aplikace Spotřební elektronika, Nízká spotřeba Vysoce výkonné aplikace, LED osvětlení, Automobilový průmysl, Výkonová elektronika
Hmotnost Světlo Těžký (v závislosti na použitém kovu)

Volba mezi kovovým substrátem a tradičním PCB často závisí na požadavcích na výkon, zejména pokud jde o tepelný management a trvanlivost.

Aplikace kovových substrátů PCB

Kovové substráty PCB se primárně používají v aplikacích, kde je rozhodující účinný odvod tepla. Zde jsou některá odvětví, která těží z používání kovových substrátů PCB:

  1. LED osvětlení : Vysoce výkonná LED světla generují velké množství tepla. Použití desky plošných spojů na bázi kovu umožňuje lepší odvod tepla a zajišťuje dlouhou životnost LED komponent.

  2. Výkonová elektronika : Zařízení jako výkonové měniče, invertory a výkonové zesilovače generují značné množství tepla. Kovový substrát pomáhá regulovat teplotu a zabraňuje poškození citlivých součástí.

  3. Automobilová elektronika : Moderní vozidla spoléhají na komplexní elektroniku pro řídicí systémy, senzory a další. Kovové substráty zajišťují, že tyto systémy zůstanou funkční i při extrémních teplotách a vibracích.

  4. Vysokofrekvenční komunikace : Kovové substráty se používají ve vysokofrekvenčních obvodech, kde je kritická integrita signálu a řízení tepla.

  5. Průmyslové aplikace : Zařízení, která vyžadují manipulaci s vysokým výkonem a odvod tepla, jako jsou průmyslové stroje, používají pro spolehlivý provoz kovové substráty PCB.

Proč zvolit kovové substráty před tradičními PCB?

  1. Vynikající tepelná vodivost : Klíčovou výhodou kovových substrátů oproti tradičním sklolaminátovým PCB je jejich vysoká tepelná vodivost. To je nezbytné ve vysoce výkonných aplikacích, kde nahromadění tepla může poškodit elektronické součásti.

  2. Mechanická pevnost : Kovové substráty nabízejí vyšší mechanickou pevnost a stabilitu ve srovnání s tradičními deskami FR-4. To je zvláště důležité v drsném prostředí, kde jsou běžné vibrace a mechanické namáhání.

  3. Světloweight yet Durable : Substráty na bázi hliníku jsou lehké, přesto nabízejí vysokou životnost a odolnost proti korozi, díky čemuž jsou ideální pro aplikace, které vyžadují strukturální integritu i odvod tepla.

  4. Delší životnost : Efektivním odvodem tepla pomáhají kovové substráty prodloužit životnost součástí, snížit poruchovost a zajistit dlouhodobou spolehlivost.

  5. náklady-Effective : Zatímco kovové substráty mohou být dražší než tradiční desky plošných spojů, dlouhodobé výhody – jako je lepší výkon, snížená poruchovost a energetická účinnost – často ospravedlňují vyšší počáteční investici.

Klíčové vlastnosti kovových substrátů PCB

  1. Tepelný výkon : Kovové substráty mají výrazně vyšší tepelnou vodivost než tradiční PCB, přičemž hliníkové substráty obecně nabízejí nejlepší rovnováhu mezi cenou, hmotností a tepelným managementem.

  2. Elektrická izolace : Izolační vrstva mezi kovovou základnou a měděnými obvody zajišťuje elektrickou izolaci, která je zásadní pro udržení výkonu vysoce výkonných obvodů.

  3. Mechanická pevnost : Kovové substráty poskytují vyšší mechanickou pevnost a stabilitu ve srovnání s tradičními PCB, což může být rozhodující v aplikacích, které vyžadují dlouhodobou trvanlivost.

  4. Možnosti povrchové úpravy : Stejně jako tradiční desky plošných spojů mohou být kovové substráty také ošetřeny různými povrchovými úpravami, včetně HASL (Hot Air Solder Leveling), OSP (Organic Solderability Preservative) a ENIG (Electroless Nickel Immersion Gold), v závislosti na požadavcích aplikace.

Anhui Hongxin Electronic Technology Co., Ltd. je jedním z předních výrobců specializujících se na různé typy PCB, včetně kovových substrátů PCB. Sortiment společnosti zahrnuje 1-32vrstvé desky, desky s vysokou Tg, tlusté měděné desky, rigid-flex desky a další. Mezi nimi vynikají PCB na bázi kovu díky své vysoké tepelné vodivosti a mechanické pevnosti.

Anhui Hongxin nabízí vysoce přesné rychlé prototypování PCB a může rychle dodávat hromadné objednávky na jednostranné a oboustranné desky, 4-8 vrstvé desky, HDI desky a další. Tato flexibilita a rychlost činí ze společnosti preferovaného partnera pro průmyslová odvětví vyžadující jak vysoce kvalitní, tak rychle obrátkové desky plošných spojů.

Kromě toho společnost ve svých produktech používá vysoce kvalitní základní materiály jako FR-1, CEM-1, CEM-3, FR-4 a kovové substráty, což zajišťuje, že splňují přísné požadavky různých vysoce výkonných aplikací.

Závěr

Závěrem lze říci, že kovové substráty PCB jsou nepostradatelnou součástí v moderní elektronice, poskytují vynikající tepelné řízení, zvýšenou odolnost a mechanickou pevnost. Jejich použití v průmyslových odvětvích od osvětlení LED po výkonovou elektroniku a automobilové systémy ukazuje jejich všestrannost a důležitost při zajišťování optimálního výkonu elektronických zařízení.
