Výrobci desek s vysokou hustotou propojů (HDI)

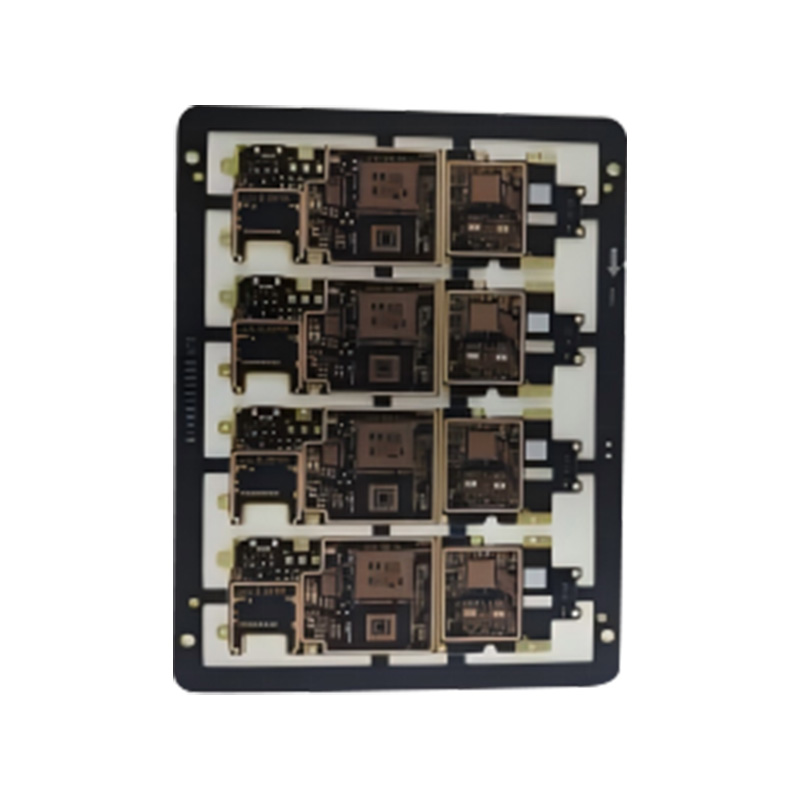

Desky High-Density Interconnects (HDI) představují špičku miniaturizace a vysoké integrace v technologii desek s plošnými spoji. Jejich základní definice spočívá ve využití pokročilých struktur, jako jsou slepé a skryté mikroprůchody, k dosažení hustoty propojení daleko přesahující hustotu tradičních PCB na menší jednotkové ploše. Nejpozoruhodnějším rysem této technologie je její podpora extrémně jemného směrování, jako jsou ultra jemné šířky a rozestupy čar až 3 mil (0,075 mm) a poměr tloušťky k otvoru až 10:1. To umožňuje konstrukci složitých obvodových architektur s až 32 vrstvami v rámci tloušťky desky v rozmezí od 0,3 mm do 6 mm. Pro splnění náročných požadavků na elektrický výkon jsou k dispozici různé povrchové úpravy, od cínovaného nástřiku až po poniklované zlato. V důsledku toho se desky HDI staly preferovanou volbou pro moderní elektronická zařízení, která usilují o lehký, tenký, krátký a kompaktní design. Jsou široce používány v základních deskách pro 5G smartphony, mikromoduly pro špičková nositelná zařízení a vysoce spolehlivé systémy přesných obvodů v leteckém průmyslu, které poskytují zásadní technickou podporu pro vylepšení funkčnosti a miniaturizaci elektronických zařízení.

O
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
Společnost Anhui Hongxin Electronic Technology Co., Ltd. je Čína Výrobci desek s vysokou hustotou propojů (HDI) a Zakázková společnost pro desky s vysokou hustotou propojů (HDI). Nachází se v čínském průmyslovém parku DPS, v hospodářské rozvojové zóně Guangde v provincii Anhui. Naše továrna byla založena v říjnu 2013, zabírá 20 000 metrů čtverečních a zaměstnává 110 pracovníků, včetně více než 7 profesionálních inženýrů s více než 15 lety zkušeností. Produkty DPS společnosti zahrnují desky s 1-32 vrstvami, desky s vysokou Tg, desky s tlustou mědí, tuhé ohebné desky, vysokofrekvenční desky, desky s hybridním dielektrickým laminátem, desky se zaslepenými prokovy, desky na bázi kovu a desky bez halogenů. Je k dispozici rychlé prototypování vysoce přesných DPS, přičemž hromadné objednávky jednostranných a oboustranných desek jsou dodávány do 6-7 dnů, 4-8vrstvé desky do 9-20 dnů, 10-16vrstvé desky do 20-25 dnů, 16-32vrstvé desky do 25-45 dnů, HDI desky do 25 dnů a oboustranné prototypy lze dodat již za 24 hodin. Zavazujeme se poskytovat vysoce kvalitní produkty a profesionální služby zákazníkům po celém světě a jsme schopni dodávat jak velká množství, tak malé série. Procesy povrchové úpravy našich produktů jsou kompletní. Typy základních materiálů zahrnují FR-1, 22F, CEM-1, CEM-3, FR-4 (s vysokou Tg, bez halogenů atd.), vysokofrekvenční desky a kovové substráty. Všechny typy produktů prošly certifikacemi systémů managementu kvality ISO9001, ISO14001, ISO45001, IATF16949 a také bezpečnostními certifikacemi UL. Naše prodejní síť sahá od vnitrozemských oblastí po jihovýchodní Asii, Evropu a Ameriku. V tvrdé konkurenci na trhu jsme vždy získávali vysoké uznání od zákazníků.
Certifikát cti
  • NQA
  • Certifikát UL
  • Certifikace produktu
  • Certifikace produktu
Novinky
Deska High Density Interconnects (HDI). Oborové znalosti

Komplexní průvodce deskami High-Density Interconnect (HDI).

V neúnavné snaze o menší, rychlejší a výkonnější elektroniku se technologie High-Density Interconnect (HDI) ukázala jako kritický faktor. Tato příručka se ponoří do hlavních aspektů Deska High Density Interconnects (HDI). , od základních výrobních procesů a materiálové vědy až po strategie návrhu specifické pro aplikaci a úvahy o dodavatelském řetězci pro profesionály.

Core HDI Manufacturing: Microvias a Ultra-Fine Lines

Definující schopnost desek HDI spočívá v pokročilých strukturách, které umožňují bezprecedentní hustotu komponent a miniaturizaci.

Klíčová technologie Popis a dopad
Mikrovias (slepý/pohřbený) Laserem vrtané prokovy s průměrem typicky menším než 150 µm. Spojují sousední vrstvy, aniž by procházely celou deskou, šetří rozhodující prostor a umožňují přímější trasy směrování, což je zásadní pro komplexní, kompaktní návrhy.
Ultra jemné trasování čar Schopnost vytvářet šířky a rozestupy stop až do 3 mil (0,075 mm). To umožňuje výrazně vyšší počet připojení v dané oblasti, což přímo podporuje použití pokročilých komponentů BGA (Big-pitch ball grid array).
Vysoký poměr stran Schopnost dosáhnout poměru tloušťky desky k otvoru až 10:1. To je klíčové pro spolehlivé pokovování hlubokých mikroprůchodů s malým průměrem, což zajišťuje elektrickou konektivitu ve vícevrstvých svazcích HDI.

Výrobci specializující se na HDI, jako je Anhui Hongxin Electronic Technology Co., Ltd., využívají tyto technologie k vytváření složitých desek o tloušťce od 0,3 mm do 6 mm a tloušťce až 32 vrstev, které tvoří páteř moderních kompaktních zařízení.

Pracovní postup vývoje HDI: Od návrhu po dodání

Úspěšné uvedení návrhu HDI do hromadné výroby vyžaduje navigaci v podrobném a sekvenčním procesu.

  • Recenze designu a inženýrství: Tato počáteční fáze je kritická. Zahrnuje ověření pravidel návrhu (DRC), plánování vrstvení vrstev a výběr vhodných materiálů (např. FR-4 s vysokou Tg pro tepelnou spolehlivost). Úzká spolupráce s technickým týmem vašeho výrobce v této fázi zabraňuje nákladným prodlevám.
  • Sekvenční laminace a výroba: Desky HDI se vyrábějí pomocí několika cyklů laminace. Nejprve je vyrobeno jádro, následované po sobě jdoucími vrstvami s mikroprůchody. Procesy jako laserové vrtání, přesné pokovování mědí a zobrazování vzorů se opakují a vyžadují výjimečné řízení procesu.
  • Testování a zajištění kvality: Vzhledem ke složitosti je pro ověření síťové konektivity a izolace povinné elektrické testování (včetně testování létající sondou nebo upínacím zařízením). Testování kontroly impedance je také běžné pro vysokorychlostní konstrukce.

Přední výrobci optimalizují tento pracovní postup, aby nabídli konkurenceschopné dodací lhůty. Například strukturovaný 25denní výrobní cyklus pro hromadné objednávky HDI vyvažuje důkladnou výrobu s potřebami doby uvedení na trh, zatímco rychlé 24hodinové prototypové služby podporují prvotní ověření návrhu.

Výběr materiálu pro spolehlivost a výkon HDI

Volba základního materiálu a povrchové úpravy přímo ovlivňuje funkčnost, odolnost a výtěžnost desky HDI.

  • Materiály substrátu:
    • Standardní a vysoká Tg FR-4: Tahoun pro mnoho aplikací. Třídy s vysokým Tg jsou nezbytné pro bezolovnaté pájení a operace v prostředí s vyšší teplotou.
    • Specializované lamináty: Pro vysokofrekvenční/rychlostní aplikace (např. moduly 5G) mohou být do sestavy integrovány nízkoztrátové materiály jako Rogers nebo specializovaná uhlovodíková keramika.
    • Flex a Rigid-Flex materiály: Polyimidové fólie se používají v oblastech vyžadujících ohýbání, což umožňuje inovativní tvarové faktory u nositelných zařízení a kompaktní elektroniky.
  • Povrchové úpravy: Povrchová úprava musí být vhodná pro komponenty s jemnou roztečí. Immersion Gold (ENIG) nabízí plochý povrch vynikající pro pájení a spojování drátů, zatímco Immersion Silver nebo pokročilé OSP formulace poskytují cenově výhodné alternativy pro specifické případy použití.

HDI jako prostředek umožňující inovace v klíčových odvětvích

Technologie HDI není jen typ PCB; je to strategické řešení pro inovaci produktů.

  • 5G chytré telefony a spotřební technologie: HDI umožňuje extrémní miniaturizaci potřebnou k zabalení více 5G anténních modulů, pokročilých procesorů a velkých baterií do tenkého profilu. Umožňuje použití technik chip-on-board (COB) a package-on-package (PoP).
  • Vysoce spolehlivé letectví a lékařství: V těchto oblastech je hodnota HDI ve spolehlivosti a hustotě výkonu. Umožňuje více funkčnosti v prostorově omezených boxech avioniky nebo přenosných lékařských monitorech, které často využívají tuhé ohebné konstrukce pro dlouhou životnost.
  • Pokročilá automobilová elektronika: Vzhledem k tomu, že vozidla obsahují více systémů ADAS (Advanced Driver Assistance Systems) a palubního infotainmentu, spravují desky HDI komplexní, vysokorychlostní propojení mezi senzory, kamerami a řídicími jednotkami, které často vyžaduje shodu s automobilovými standardy, jako je IATF 16949.

FAQ

Co přesně definuje desku jako "HDI" PCB?

HDI PCB je primárně definována vyšší hustotou zapojení na jednotku plochy ve srovnání s tradičními PCB. Toho je dosaženo pomocí specifických funkcí:

  1. Mikrovias: Použití slepých a/nebo skrytých prokovů s průměrem typicky ≤150 µm.
  2. Jemnější čáry a mezery: Šířky stopy a vůle 3 mils (0,075 mm) nebo méně.
  3. Vyšší hustota spojovací podložky: Schopnost přizpůsobit komponenty s velmi jemným roztečem (např. BGA s roztečí <0,5 mm).
  4. Sekvenční sestavovací vrstvy: Často zahrnuje více cyklů laminace k vytvoření vzájemně propojených vrstev.

Deska obsahující několik těchto prvků, zejména mikroprůchody, je obecně klasifikována jako HDI.

Kdy bych měl zvážit použití návrhu HDI na standardní vícevrstvé desce plošných spojů?

Pokud váš návrh čelí jedné nebo více z těchto výzev, měli byste důkladně zvážit technologii HDI:

  • Prostorová omezení: Kryt produktu je velmi malý (např. nositelný, slyšitelný, ultratenký smartphone).
  • Komponenty s vysokým počtem pinů: Potřebujete směrovat moderní CPU, FPGA nebo paměťový čip s jemnou stopou BGA.
  • Požadavky na vysoký výkon signálu: Pro lepší elektrický výkon potřebujete kratší, přímější signálové cesty (např. vyšší rychlosti, méně přeslechů).
  • Zvýšená funkčnost ve stejné velikosti: Potřebujete přidat významné nové funkce k produktu, aniž byste zvýšili jeho plošný spoj.

Pokud váš návrh používá pouze komponenty s velkou roztečí a má dostatek místa na desce, může být standardní vícevrstvý nákladově efektivnější.

Proč jsou desky HDI dražší a jak mohu řídit náklady?

Zvýšené náklady vyplývají z:

  • Komplexní procesy: Další výrobní kroky, jako je sekvenční laminace, laserové vrtání a přesnější zobrazování.
  • Pokročilé vybavení: Potřeba vysoce přesných výrobních a kontrolních strojů.
  • Zpočátku nižší výnosy: Složitost může vést k nižším výrobním výnosům, zejména u nových nebo vysoce složitých návrhů.

Strategie řízení nákladů:

  1. Optimalizovat počet vrstev: Spolupracujte se svým výrobcem, abyste použili minimální potřebný počet vrstev.
  2. Zjednodušte pomocí struktur: Mikroprůchody používejte pouze tam, kde je to nezbytně nutné. "1 N 1" stack-up je levnější než "libovolná vrstva" HDI.
  3. Design for Manufacturability (DFM): Přísně dodržujte pokyny výrobce DFM, abyste předešli problémům s výtěžností.
  4. Plán pro objem: Jednotkové náklady výrazně klesají s vyšším objednacím množstvím díky optimalizovanému využití panelu a amortizaci nastavení.

Jaké jsou klíčové certifikace, které bych měl hledat u výrobce desek HDI?

Certifikace jsou zástupným znakem řízení procesů a spolehlivosti výrobce. Mezi ty nejdůležitější patří:

  • IATF 16949: Standard řízení kvality v automobilech. Prokazuje nejvyšší odhodlání k systematickému řízení procesů, sledovatelnosti a neustálému zlepšování – což je velmi cenné i pro neautomobilové projekty.
  • ISO 9001: Základní certifikace systému managementu kvality.
  • UL uznání: Zajišťuje, že materiály desky a konstrukce splňují bezpečnostní normy, které jsou často vyžadovány pro koncové produkty prodávané v mnoha regionech.
  • Soulad se standardy IPC: I když nejde o certifikaci, dodržování standardů jako IPC-6012 (výkon) a IPC-6018 (HDI) je silným ukazatelem technické způsobilosti.

Výrobce jako Anhui Hongxin Electronic Technology Co., Ltd., který je držitelem certifikací IATF 16949, ISO a UL, demonstruje robustní rámec pro výrobu spolehlivých desek HDI.

Jak funguje rychlé prototypování desek HDI s 25denním cyklem hromadné výroby?

Tento dvouúrovňový přístup je navržen tak, aby podporoval inovace i škálování:

  1. Rychlé prototypování (např. 24–72 hodin): Tato služba využívá zrychlené plánování pro malé panely (často 1-5 kusů). Zaměřuje se na ověření návrhu —kontrola elektrické konektivity, základní funkčnosti a usazení. K dosažení rychlosti může použít mírně uvolněné tolerance nebo jiné nástroje.
  2. Strukturovaná hromadná výroba (např. 25 dní): Jakmile je návrh ověřen, začíná plnohodnotná výroba. To zahrnuje finalizaci a výrobu všech specializovaných nástrojů (laserové vrtací pilníky, laminovací desky, testovací přípravky), provádění úplných kontrol DFM a výrobu zakázky na velkých panelech s přísnou kontrolou procesu pro optimální výtěžnost a konzistenci. 25denní cyklus zahrnuje tento kompletní, optimalizovaný pracovní postup pro objemové objednávky.

Tento model umožňuje společnostem rychle opakovat návrhy bez závazků a poté hladce přejít na spolehlivý, nákladově efektivní objemový dodavatelský řetězec.
