Vysoce výkonná deska plošných spojů Výrobci

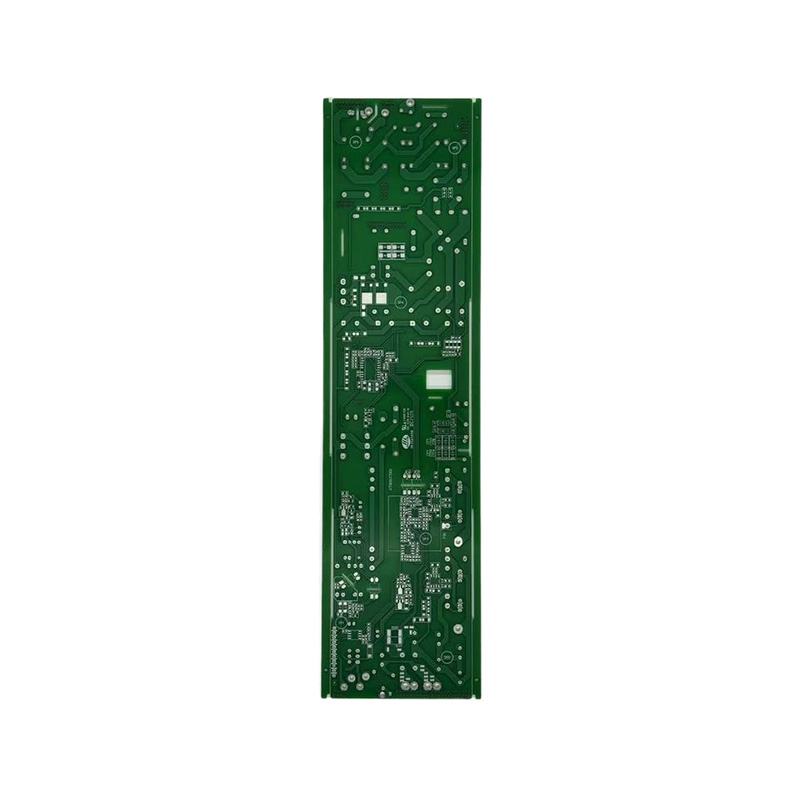

Vysoce výkonné desky plošných spojů jsou hybnou silou moderních elektronických zařízení, navržených speciálně k přenášení a efektivnímu rozptylu nesmírného tepla generovaného vysokými proudy a vysokým napětím. Překračují materiálová omezení běžných desek plošných spojů a využívají výběr vynikajících tepelně vodivých materiálů, jako je hliník, keramika nebo silná měď. V kombinaci s tloušťkou mědi až 5 oz a komplexní 32vrstvou strukturou zajišťují širokou a stabilní dráhu proudu. Díky jemným stopám 0,075 mm a poměru tloušťky k otvoru 10:1 dosahují robustního elektrického propojení a odvodu tepla v rámci kompaktního půdorysu. Jsou široce používány v kritických aplikacích, jako jsou průmyslové napájecí zdroje, automobilové pohonné systémy a vysoce výkonné LED osvětlení, poskytují pevný základ pro stabilitu a bezpečnost při provozu s vysokým zatížením.

O
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
Společnost Anhui Hongxin Electronic Technology Co., Ltd. je Čína Vysoce výkonná deska plošných spojů Výrobci a Zakázkové Vysoce výkonná deska plošných spojů Společnost. Nachází se v čínském průmyslovém parku DPS, v hospodářské rozvojové zóně Guangde v provincii Anhui. Naše továrna byla založena v říjnu 2013, zabírá 20 000 metrů čtverečních a zaměstnává 110 pracovníků, včetně více než 7 profesionálních inženýrů s více než 15 lety zkušeností. Produkty DPS společnosti zahrnují desky s 1-32 vrstvami, desky s vysokou Tg, desky s tlustou mědí, tuhé ohebné desky, vysokofrekvenční desky, desky s hybridním dielektrickým laminátem, desky se zaslepenými prokovy, desky na bázi kovu a desky bez halogenů. Je k dispozici rychlé prototypování vysoce přesných DPS, přičemž hromadné objednávky jednostranných a oboustranných desek jsou dodávány do 6-7 dnů, 4-8vrstvé desky do 9-20 dnů, 10-16vrstvé desky do 20-25 dnů, 16-32vrstvé desky do 25-45 dnů, HDI desky do 25 dnů a oboustranné prototypy lze dodat již za 24 hodin. Zavazujeme se poskytovat vysoce kvalitní produkty a profesionální služby zákazníkům po celém světě a jsme schopni dodávat jak velká množství, tak malé série. Procesy povrchové úpravy našich produktů jsou kompletní. Typy základních materiálů zahrnují FR-1, 22F, CEM-1, CEM-3, FR-4 (s vysokou Tg, bez halogenů atd.), vysokofrekvenční desky a kovové substráty. Všechny typy produktů prošly certifikacemi systémů managementu kvality ISO9001, ISO14001, ISO45001, IATF16949 a také bezpečnostními certifikacemi UL. Naše prodejní síť sahá od vnitrozemských oblastí po jihovýchodní Asii, Evropu a Ameriku. V tvrdé konkurenci na trhu jsme vždy získávali vysoké uznání od zákazníků.
Certifikát cti
  • NQA
  • Certifikát UL
  • Certifikace produktu
  • Certifikace produktu
Novinky
Vysoce výkonná deska plošných spojů Oborové znalosti

Engineering for Efficiency: Komplexní průvodce technologií Vysoce výkonná deska plošných spojů

V oblasti moderní elektroniky je efektivní a spolehlivé hospodaření s významnou elektrickou energií prvořadé. The Vysoce výkonná deska plošných spojů je inženýrským základem pro takové aplikace, od LED osvětlení a napájecích zdrojů až po měniče elektrických vozidel a řízení průmyslových motorů. Na rozdíl od standardních desek plošných spojů jsou tyto specializované desky plošných spojů navrženy tak, aby zvládaly vysoké proudy, odváděly značné teplo a spolehlivě fungovaly při náročném elektrickém a tepelném namáhání. Tato příručka se ponoří do kritických aspektů návrhu, vědy o materiálech a výrobních procesů, které definují vysoce výkonnou výkonovou elektroniku.

Thermal Management: Jádro návrhu vysoce výkonných desek plošných spojů

Primární výzvou v jakékoli vysokovýkonové aplikaci je teplo. Nadměrné teplo degraduje součásti, snižuje životnost a může způsobit katastrofální selhání. Efektivní tepelný management proto není jen funkcí, ale nutností.

Klíčové parametry tepelného návrhu

  • Tloušťka mědi: Měřeno v uncích na čtvereční stopu (oz/ft²), tlustší měděné stopy přenášejí více proudu s menším odporovým ohřevem. Standardní desky používají 1 oz (35 µm), zatímco vysoce výkonné desky běžně používají 3 oz (105 µm) až 12 oz (420 µm) nebo více.
  • Tepelná vodivost podkladu: Schopnost materiálu odvádět teplo od součástí. Standardní FR-4 má nízkou tepelnou vodivost (~0,3-0,4 W/mK), zatímco desky s kovovým jádrem jsou mnohem lepší.
  • Tepelná pole: Pokovené průchozí otvory umístěné pod horkými součástmi pro přenos tepla z povrchové vrstvy do vnitřních vrstev nebo vyhrazeného chladiče.
Typ substrátu Typická tepelná vodivost (W/mK) Nejlepší případ použití
Standardní FR-4 0,3 - 0,4 Aplikace s nízkým až středním výkonem, citlivé na náklady.
Hliníkové jádro (MCPCB) 1,0 - 2,5 Vysoce výkonné LED diody, automobilové osvětlení, napájecí zdroje.
Měděné jádro 380–400 Aplikace s extrémně vysokým výkonem nebo vysokou hustotou, kde se teplo musí rychle šířit.
Keramický substrát (AlN, Al2O3) 20–200 Vysokofrekvenční vysokofrekvenční výkonové zesilovače, letectví a aplikace s vysokou spolehlivostí.

Výběr materiálu a elektrická hlediska

Kromě tepelných vlastností určuje elektrický výkon a dlouhodobou spolehlivost desky výběr materiálů a designu.

  • Aktuální nosnost: Určeno tloušťkou mědi, šířkou stopy a přípustným nárůstem teploty. Inženýři používají grafy IPC-2152 k výpočtu požadované plochy průřezu pro daný proud.
  • Dielektrická pevnost: Schopnost izolačních vrstev odolat vysokému napětí bez průrazu. To je kritické u výkonových měničů a měničů.
  • Stabilita materiálu: Materiály s vysokou Tg (Glass Transition Temperature) jsou nezbytné, aby se zabránilo deformaci nebo delaminaci desky během pájení a provozu za vysokých teplot. Pro náročné aplikace je běžná Tg 170°C nebo vyšší.

Výrobci jako Anhui Hongxin Electronic Technology Co., Ltd. nabízejí širokou škálu materiálů, včetně vysoce Tg FR-4, kovových substrátů a specializovaných laminátů, což umožňuje inženýrům vybrat optimální rovnováhu tepelných, elektrických a mechanických vlastností pro jejich konkrétní design.

Dokonalost výroby a zajištění kvality

Výroba spolehlivé High Power PCB vyžaduje pokročilé výrobní možnosti a přísný systém kontroly kvality. Proces zahrnuje přesné řízení tlaků laminace, tloušťky měděného pokovení a přesnosti vrtání, aby se vytvořily robustní tepelné průchody a vícevrstvé struktury.

U kriticky důležitých aplikací, jako jsou aplikace v automobilovém průmyslu, je dodržování mezinárodních standardů nesmlouvavé. Certifikace jako IATF 16949 prokázat závazek výrobce ke kvalitě, konzistenci a neustálému zlepšování. dále UL certifikace zajišťuje, že produkt splňuje přísné normy bezpečnosti a hořlavosti. Portfolio certifikací společnosti Anhui Hongxin Electronic Technology Co., Ltd., včetně ISO9001, ISO14001, ISO45001, IATF16949 a UL, podtrhuje její schopnost dodávat vysoce spolehlivé vysoce výkonné desky plošných spojů celosvětové zákaznické základně.

FAQ

Jaký je hlavní rozdíl mezi standardní PCB a High Power PCB?

Hlavní rozdíl spočívá v jejich designovém zaměření a materiálovém složení. Standardní deska plošných spojů je optimalizována pro integritu signálu v nízkoproudých aplikacích. A High Power PCB je navržen tak, aby zvládal dvě hlavní výzvy: vysoký proud a významnou produkci tepla. Toho je dosaženo prostřednictvím:

  • Silnější měď: Použití 3oz, 6oz nebo dokonce silnější mědi ke snížení odporu a zvládnutí vysokých proudů bez přehřívání.
  • Tepelně vodivé substráty: Použití kovového jádra (hliník nebo měď) nebo jiných specializovaných materiálů, které fungují jako vestavěný chladič.
  • Robustní konstrukce: Designy, které obsahují funkce jako tepelné průchody a větší velikosti podložek pro zlepšení odvodu tepla a spolehlivosti pájení součástí.

High Power PCB je v podstatě účelová platforma tepelného a elektrického řízení.

Kdy bych měl zvolit PCB s hliníkovým jádrem před standardním PCB FR-4?

Pokud váš návrh zahrnuje součásti, které generují značné množství tepla, které je třeba účinně odvádět, měli byste zvolit desku plošných spojů s hliníkovým jádrem (MCPCB). Mezi klíčové ukazatele patří:

  • Vysoce výkonné LED diody: Toto je nejběžnější aplikace. MCPCB jsou nezbytné pro udržení teploty přechodu LED, která přímo ovlivňuje jejich jas, konzistenci barev a životnost.
  • Obvody pro přeměnu energie: Pro spínání regulátorů, motorových ovladačů a napájecích zdrojů, kde komponenty jako MOSFET a induktory odvádějí značné teplo.
  • Prostorově omezené návrhy: Když nemůžete osadit velký chladič, MCPCB integruje funkci šíření tepla přímo do desky, což šetří místo a zjednodušuje montáž.

Pokud je vaše aplikace čistě pro logiku nebo zpracování signálu s nízkou spotřebou, je standardní deska FR-4 cenově výhodnější. Výběr je dán tepelným rozpočtem vašeho návrhu.

Jak tloušťka mědi ovlivňuje výkon High Power PCB?

Tloušťka mědi je kritickým parametrem, který přímo ovlivňuje výkon High Power PCB dvěma klíčovými způsoby: proudovou zatížitelností a rozptylem tepla.

  • Aktuální nosnost: Širší a silnější měděná stopa má nižší elektrický odpor. Podle Ohmova zákona (P = I²R) nižší odpor znamená, že se při daném proudu ztrácí méně energie jako teplo. Silnější měď umožňuje bezpečně vést vyšší proudy bez překročení teplotních limitů desky. Například 6oz stopa může přenášet podstatně více proudu než 1oz stopa stejné šířky.
  • Šíření tepla: Měď je výborným vodičem tepla. Silná měděná vrstva funguje jako rozdělovač tepla, který rozvádí teplo z horké součásti (jako je výkonový IC) na větší plochu PCB. Tím se snižuje teplota „horkého místa“ a celá deska je efektivnější při přenosu tepla do okolního prostředí nebo chladiče.

Výběr správné tloušťky mědi je základním kompromisem mezi výkonem, cenou a složitostí výroby.

Jaké konstrukční prvky jsou klíčové pro zajištění dlouhodobé spolehlivosti High Power PCB?

Zajištění dlouhodobé spolehlivosti ve vysoce výkonné desce plošných spojů vyžaduje proaktivní návrh ke zmírnění namáhání vysokým proudem a tepelným cyklováním. Mezi zásadní vlastnosti patří:

  • Tepelné odlehčovací podložky: Pro komponenty s průchozími otvory připojené k velkým měděným plochám (jako je zem nebo napájení) se používají tepelné odlehčovací spoje. Snižují účinek přímého chladiče během pájení, zajišťují dobrý pájený spoj a přitom stále poskytují dobré elektrické a tepelné spojení během provozu.
  • Adekvátní přes dimenzování a pokovování: Tepelné průchody musí být dostatečně velké a mít dostatečnou tloušťku měděného pokovení, aby účinně přenášely teplo. U vysoce spolehlivých aplikací může plnění a uzavírání pájkou nebo epoxidem zabránit pronikání vlhkosti a zlepšit přenos tepla.
  • Konformní nátěr: Aplikace ochranného chemického nátěru může chránit desku před vlhkostí, prachem a chemickými nečistotami, což je zvláště důležité v drsném průmyslovém nebo automobilovém prostředí.
  • Výběr materiálu: Použití materiálů s vysokou Tg a nízkým koeficientem tepelné roztažnosti (CTE) snižuje mechanické namáhání prokovů a součástí během kolísání teplot, čímž se zabrání prasklinám a delaminaci v průběhu času.

Tyto vlastnosti v kombinaci s výrobou podle systému kvality, jako je IATF 16949, jsou nezbytné pro vytvoření vysoce výkonné desky plošných spojů, která vydrží roky v terénu.
