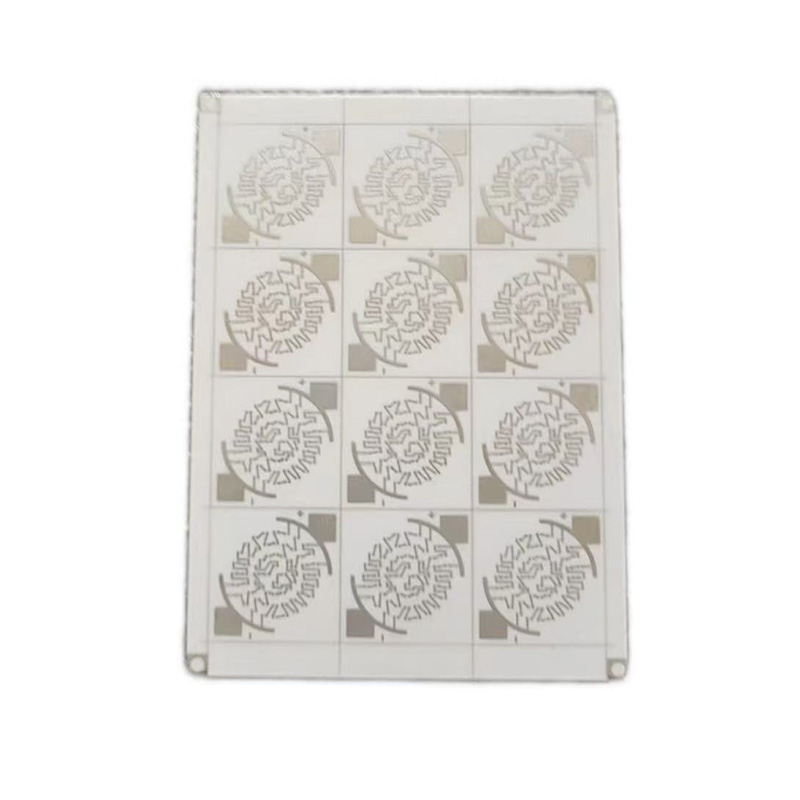

Keramické PCB využívají keramické substráty, jako je oxid hlinitý (Al2O3) nebo nitrid hliníku (AlN). Mohou se pochlubit ultra vysokou tepelnou vodivostí (15-320 W/mK), vynikající izolací a výjimečně vysokou teplotní odolností (schopnou odolat teplotám přesahujícím 1000 °C), díky čemuž jsou ideální pro aplikace v extrémních prostředích. Jejich koeficient tepelné roztažnosti se těsně shoduje s koeficientem polovodičových čipů a účinně řeší problémy s odvodem tepla vysokofrekvenčních zařízení s vysokým výkonem. Jsou široce používány ve špičkových aplikacích, jako jsou komunikační základnové stanice 5G, letecká elektronika, vysoce výkonné LED diody, automobilová elektronika a lékařská laserová zařízení. Keramické substráty se svou výjimečnou chemickou stabilitou a vysokofrekvenčními charakteristikami demonstrují nenahraditelné výkonnostní výhody v aplikacích, jako jsou milimetrové radary a balení výkonových modulů, což z nich činí základní prostředek umožňující miniaturizaci a vysokou spolehlivost špičkových elektronických systémů.
| Materiály | FR-4, hliník, keramika, kov, měď, vysokofrekvenční, rigid-flex, bez halogenů |
| Tloušťka desky | 0,3-6 mm |
| Tloušťka mědi | 0,5 oz-5 oz |
| Vrstvy | 1-32 |
| Místo původu | Anhui, Čína |
| Povrchová úprava | Standardní HASL, bezolovnatý HASL, OSP, imerzní nikl/zlato, modré lepidlo, imerzní stříbro, imerzní cín |
| Minimální clona | 0,25 mm |
| Minimální šířka stopy | 3 mil (0,075 mm) |
| Minimální vzdálenost mezi stopami | 0,075 mm |
| Tloušťka desky to aperture ratio | 10:1 |
