Jednovrstvé, dvouvrstvé a vícevrstvé desky plošných spojů: typy a způsob výběru

Jednostranné desky plošných spojů jsou správnou volbou pro jednoduché a levné aplikace; oboustranné PCB vyhovují střední složitosti s rozpočtovými omezeními; a vícevrstvé PCB jsou nezbytné pro návrhy s vysokou hustotou, vysokou rychlostí nebo citlivé na hluk. Tyto tři typy desek plošných spojů představují pokrok ve výrobní složitosti, schopnostech a nákladech – každý s jasně definovanou sadou aplikací, kde přináší nejlepší výsledky. Jednostranná deska, která stojí 0,50 $ na výrobu je správným inženýrským a komerčním rozhodnutím pro základní LED ovladač; ta samá deska by byla nepraktickým výchozím bodem pro 5G modem. Pochopení strukturálních, elektrických a výrobních rozdílů mezi těmito třemi kategoriemi je základem pro správná rozhodnutí PCB od nejranější fáze návrhu.

Jak počet vrstev PCB definuje schopnost

Deska s plošnými spoji je laminovaná struktura vodivých měděných vrstev oddělených izolačním podkladovým materiálem – nejčastěji skloepoxidovým laminátem FR4. Počet měděných vrstev určuje, kolik nezávislých směrovacích kanálů existuje na desce, což zase určuje hustotu směrování, integritu signálu, kvalitu distribuce energie a výkon elektromagnetické kompatibility (EMC).

Každá ze tří základních konfigurací vrstev představuje odlišnou úroveň inženýrských schopností:

  • Jednostranná deska plošných spojů (1 vrstva mědi): Všechny vodivé stopy jsou na jedné straně substrátu. Montáž součástí a trasování zabírají stejnou rovinu, což omezuje hustotu trasování na to, čeho lze dosáhnout bez křížení.
  • Oboustranná deska plošných spojů (2 vrstvy mědi): Stopy mědi jsou na obou stranách substrátu, propojené skrz pokovené průchozí otvory (PTH). Komponenty mohou být namontovány na jedné nebo obou stranách, což zhruba zdvojnásobuje kapacitu směrování ve srovnání s jednostrannými deskami.
  • Vícevrstvá deska plošných spojů (4 vrstvy mědi): Několik vrstev mědi je laminováno do jediné struktury desky s vnitřními vrstvami směrování, vyhrazenými napájecími plochami a zemními plochami. Počet vrstev se pohybuje od 4 do 50 v pokročilých aplikacích, s 4, 6, 8 a 10 vrstev jsou nejběžnější komerční konfigurace.

Role materiálu substrátu

Všechny tři typy desek plošných spojů používají stejné možnosti základního substrátu, i když se zvyšujícím se počtem vrstev je výběr materiálu kritičtější. FR4 (sklem vyztužený epoxid, Tg 130–170°C) je standardem pro většinu komerčních a průmyslových aplikací. Vysokofrekvenční provedení výše 1 GHz stále více vyžadují nízkoztrátové lamináty, jako je Rogers 4003C (dielektrická konstanta εr = 3,55, ztrátová tangenta 0,0027) nebo Isola IS680, aby byla zachována integrita signálu ve více vrstvách – což je úvaha, která ve většině jednostranných aplikací nevzniká.

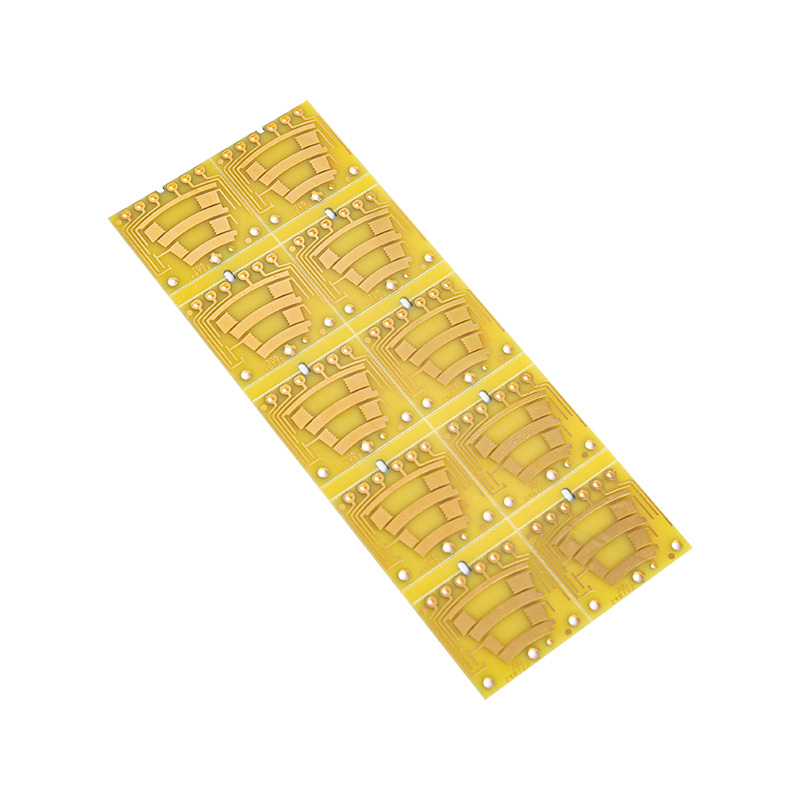

Jednostranné PCB : Struktura, silné stránky a ideální aplikace

Jednostranná deska plošných spojů má jednu vrstvu měděné fólie nalepenou na jednu stranu izolačního substrátu. Součástky jsou obvykle namontovány na měděné straně (u součástek s průchozími otvory procházejí vývodové dráty deskou a jsou připájeny na měděné straně) nebo na holé straně substrátu s SMD součástkami připájenými k měděným podložkám na opačné straně.

Výrobní proces a výhoda nákladů

Jednostranné desky jsou vyráběny přímočarým subtraktivním procesem: poměděný substrát je potažen fotorezistem, exponován přes film s obvodovým vzorem, vyvolán a vyleptán, aby se odstranila nežádoucí měď. Absence pokovování průchozími otvory, laminace vnitřní vrstvy a vícenásobné zarovnání dělá z jednostranných PCB nejjednodušší a nejlevnější typ PCB na výrobu.

Ve velkosériové výrobě (100 000 kusů) lze vyrobit standardní jednostrannou desku FR4 o rozměrech 100 × 80 mm pro 0,10–0,50 USD za jednotku . Tato cenová výhoda je významná pro spotřební elektroniku s přísnými cíli na kusovníky.

Omezení návrhu jednostranných desek

Základním omezením jednostranného návrhu je, že stopy se nemohou křížit bez propojovacího drátu nebo nulového odporu – neexistuje žádná druhá vrstva, která by vedla přes existující stopu. To omezuje složitost obvodu na návrhy, kde mohou být všechna připojení vedena v nekřížící se rovinné konfiguraci. Praktické horní limity pro jednostranná provedení jsou obvykle:

  • Počet součástí pod přibližně 30–50 průchozích nebo SMD součástek
  • Čistý počet pod přibližně 50–80 připojení
  • Žádné vysokofrekvenční signálové cesty vyžadující řízenou impedanci nebo stínění
  • Žádné požadavky na vyhrazené napájecí nebo zemnící plochy

Kde Jednostranné DPS Excel

Jednostranné desky zůstávají ve velkoobjemové výrobě v celé řadě dobře zavedených aplikací:

  • Ovladače a ovladače LED osvětlení: Jednoduché výkonové spínací obvody s nízkou hustotou součástek a bez požadavků na vysoké frekvence
  • Základní napájecí desky: Obvody transformátorů, usměrňovačů a filtrů, které vyžadují robustní měď pro napájecí trasování, ale minimální složitost směrování signálu
  • Dálkové ovladače a jednoduchá spotřební elektronika: Kalkulačky, základní hračky a IR dálkové ovladače, kde je obvod dobře zavedený a design pohonů s minimalizací nákladů
  • Desky senzorového rozhraní: Jednoduché analogové klimatizační obvody pro snímače teploty, tlaku nebo přiblížení ve spotřebičích
  • Automobilové relé a pojistkové desky: Vysokoproudé spínací obvody, kde na šířce stopy a tepelném managementu záleží více než na hustotě směrování

Oboustranná deska plošných spojů: Zvýšená hustota a širší rozsah použití

Oboustranná deska plošných spojů přidává druhou měděnou vrstvu na opačnou stranu substrátu a spojuje dvě vrstvy prostřednictvím plátovaných průchozích otvorů (PTH) – vrtaných otvorů s mědí, které vytvářejí elektrické spojení mezi horní a spodní vrstvou mědi. Tento jediný doplněk zásadně mění konstrukční prostor, který má inženýr k dispozici.

Pokovené průchozí otvory: Klíčová technologie

Prokovy PTH jsou provrtány přes celou tloušťku desky a poté galvanicky pokoveny mědí na tloušťku stěny minimálně 25 µm podle IPC-6012 třídy 2 (standardní komerční) nebo 20 µm minimálně podle třídy 1. Pokovení vytváří spolehlivé elektrické a mechanické spojení mezi vrstvami. Přes průměry vrtáků ve standardním oboustranném výrobním sortimentu od 0,2 mm až 6,3 mm , s velikostí hotového otvoru o 0,1–0,15 mm menší než je průměr vrtáku po pokovení.

Přidání výroby PTH přidává do výrobního procesu chemické nanášení mědi, galvanické pokovování a další kontrolní kroky – což zvyšuje jednotkové náklady přibližně o 30–60 % oproti jednostranným při ekvivalentní velikosti a objemu desky, ale poskytující zhruba dvojnásobnou kapacitu směrování.

Možnosti návrhu oboustranných desek

  • Rozlišení křížení stopy: Jakýkoli konflikt trasování na horní vrstvě lze vyřešit přetažením na spodní vrstvu přes promostění, směrováním pod konfliktní trasování a návratem. To eliminuje omezení propojovacích vodičů u jednostranných konstrukcí.
  • Zvýšení hustoty komponent: SMD součástky lze umístit na obě strany desky, což potenciálně zdvojnásobí hustotu součástek na stejném půdorysu desky – kritické pro průmyslové a spotřebitelské aplikace s omezeným prostorem.
  • Částečné napájení a odkazování na zem: Jedna vrstva může být použita převážně pro distribuci napájení a uzemnění, zatímco druhá se stará o směrování signálu – zlepšení oproti jednostranné, ale bez všech výhod vyhrazených vnitřních rovin.
  • Směrování signálu střední frekvence: Oboustranné desky podporují řízené impedanční stopy pro signály do přibližně 100–200 MHz s pečlivým návrhem, i když bez reference na zemní plochu je řízení impedance méně přesné než u vícevrstvých konstrukcí.

Typické aplikace pro oboustranné desky plošných spojů

  • Průmyslové řídicí desky: PLC, ovladače motoru, reléová logika a ovládací panely HVAC, kde je vyžadována střední hustota komponent a smíšené směrování signálu/výkonu
  • Lékařské nástroje: Diagnostické vybavení, zařízení pro monitorování pacienta a infuzní pumpy, kde je spolehlivost kritická, ale frekvence signálu je střední
  • Elektronika karoserie: Moduly přístrojové desky, řídicí jednotky karoserie a seskupení senzorů, kde složitost obvodu převyšuje jednostranné možnosti, ale neospravedlňuje vícevrstvé náklady
  • Výkonová elektronika: Invertory, DC-DC konvertory a desky UPS, kde vedle sebe existují jak napájecí, tak signálové stopy a horní/spodní oddělení poskytuje výhody uspořádání
  • Spotřební elektronika střední třídy: Zesilovače zvuku, síťové přepínače a ovladače domácí automatizace

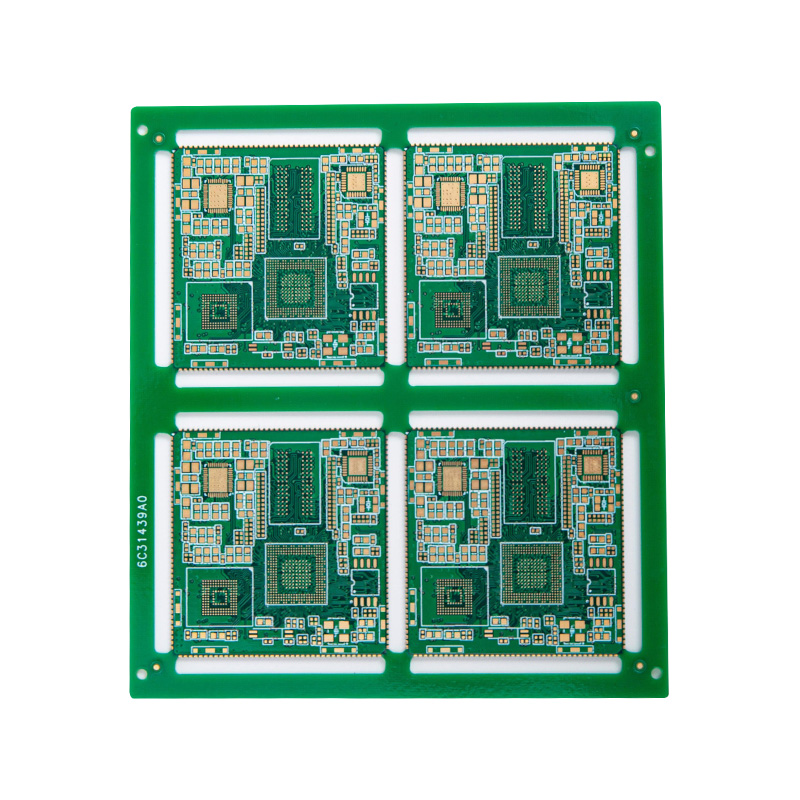

Vícevrstvé PCB : Vysoká hustota, vysoký výkon a integrita signálu

Vícevrstvé desky plošných spojů dosahují schopností, které jsou v zásadě nedostupné pro jednostranné nebo oboustranné návrhy – nejen díky dodatečné kapacitě směrování, ale také díky kvalitativně odlišnému elektrickému výkonu, který umožňují vnitřní zemnící plochy, napájecí roviny a směrování řízených diferenciálních párů ve stíněném prostředí.

Jak se vyrábějí vícevrstvé desky

Vícevrstvá výroba začíná jednotlivými oboustrannými jádry vnitřní vrstvy, z nichž každé je zpracováno jako samostatná oboustranná deska (obrázek, lept, kontrola). Vnitřní vrstvy jsou poté vyrovnány pomocí přesných registračních kolíků a laminovány spolu s předimpregnovanými (předimpregnovaný epoxid ze skleněných vláken) spojovacími vrstvami ve vyhřívaném hydraulickém lisu při 170–200 °C a 250–400 psi . Po laminaci se zpracují vnější vrstvy, vrtání a PTH pokovení spojí všechny vrstvy a deska je hotová.

Přesnost soutisku mezi vrstvami ve vysoce kvalitní vícevrstvé výrobě je typicky ±75–100 µm , zajistit, aby se místa vrtání vyrovnala s měděnými podložkami na všech vnitřních vrstvách. Pokročilá výroba s laserem vrtanými mikroprůchody dosahuje registrace uvnitř ±25 um pro desky HDI (High Density Interconnect).

Napájecí a pozemní roviny: Hlavní vícevrstvá výhoda

Vyčlenění vnitřních vrstev do pevných měděných napájecích a zemnících rovin poskytuje tři zásadní výhody, které nelze replikovat ve dvouvrstvých konstrukcích:

  • Řízené směrování impedance: Stopy signálu na vnějších vrstvách se základní rovinou přímo sousedící (typicky Odstup 0,1–0,2 mm ) tvoří dobře definované přenosové vedení s vypočítatelnou charakteristickou impedancí. 50Ω mikropásek na standardní 4vrstvé desce vyžaduje šířku stopy přibližně 0,2–0,3 mm v závislosti na tloušťce dielektrika – dosažitelné a vypočítatelné s přesností nedostupnou u dvouvrstvých konstrukcí.
  • Výkon distribuční sítě (PDN): Pevná měděná napájecí plocha poskytuje nízkoimpedanční dodávku energie do všech součástí na desce současně, čímž se snižuje šum napájecího zdroje (vlnění Vdd) a indukčnost napájecích cest. To je zásadní pro vysokorychlostní digitální integrované obvody, které odebírají velké přechodové proudy během spínacích událostí.
  • EMI stínění: Vnitřní zemnící plochy fungují jako elektromagnetické stínění mezi vrstvami signálu, snižují přeslechy mezi sousedními směrovacími vrstvami a omezují vyzařované emise. Čtyřvrstvá deska obvykle dosahuje o 10–15 dB nižšího vyzařovaného EMI než ekvivalentní dvouvrstvý design při vysokých frekvencích – často rozdíl mezi úspěšným a neúspěšným schválením FCC nebo CE.

Strategie vrstvení pro běžné konfigurace

Uspořádání signálových, napájecích a zemních vrstev v rámci vícevrstvého zásobníku určuje elektrický výkon desky. Špatný design stohování neguje výhody dalších vrstev; dobrý návrh stohování maximalizuje integritu signálu a výkon PDN v rámci minimálního počtu vrstev.

Tabulka 1: Doporučená uspořádání vrstvení pro běžné konfigurace vícevrstvých desek plošných spojů
Počet vrstev Vrstva 1 Vrstva 2 Vrstva 3 Vrstva 4 Vrstvy 5–N
4-vrstvý Signál (nahoře) Pozemní rovina Energetické letadlo Signál (dole)
6-vrstvý Signál (nahoře) Pozemní rovina Signál (vnitřní) Energetické letadlo Pozemní rovina / Signal (bottom)
8-vrstvý Signál (nahoře) Pozemní rovina Signál (vnitřní 1) Energetické letadlo Uzemnění / Signál / Napájení / Signál (dole)

Slepé a zakopané průchody v pokročilých vícevrstvých designech

Standardní průchody s průchozími otvory ve vícevrstvých deskách spotřebovávají prostor podložky a podložky na každé vrstvě, kterou projdou, a to i na vrstvách, které nejsou spojeny. V designech s vysokou hustotou s jemnými BGA komponenty ( Rozteč 0,4–0,5 mm ), průchody s průchozími otvory zabírají příliš mnoho místa pro směrování. Slepé prokovy (spojující pouze vnější a vnitřní vrstvy) a zakopané prokovy (spojující vnitřní vrstvy, aniž by se dostaly k vnějšímu povrchu) umožňují směrování vějířovitě pod BGA, které průchozí otvory nemohou dosáhnout. Tyto technologie přidávají 30–80 % výrobních nákladů ale jsou nezbytné pro moderní směrování procesoru a paměti s vysokou hustotou.

Aplikace, které vyžadují vícevrstvé PCB

  • Smartphony a tablety: 6–10vrstvé desky s konstrukcí HDI, BGA s jemnou roztečí a páry s řízeným rozdílem impedance pro rozhraní USB 3.x, MIPI a PCIe
  • Serverové a síťové vybavení: 8–16vrstvé desky směrující multigigabitové linky SerDes, paměťová rozhraní DDR5 a připojení PCIe Gen4/Gen5
  • Automobilové ADAS a ECU: 6–12vrstvé desky v systémech kritických z hlediska bezpečnosti vyžadujících shodu s EMC a vysokorychlostní směrování rozhraní senzorů
  • 5G základnová stanice a RF elektronika: Smíšené laminátové vícevrstvé desky s nízkoztrátovými RF vrstvami a standardními digitálními vrstvami FR4 ve stejném uspořádání
  • Letecká a obranná elektronika: Vysoce spolehlivé vícevrstvé desky podle standardů IPC Class 3 s lamináty s rozšířeným teplotním rozsahem

Přímé srovnání: Jednostranné vs oboustranné vs vícevrstvé PCB

Tabulka 2: Komplexní srovnání jednostranných, oboustranných a vícevrstvých DPS napříč klíčovými parametry návrhu a výroby
Parametr Jednostranné PCB Oboustranné PCB Vícevrstvé PCB
Měděné vrstvy 1 2 4–50
Hustota směrování Nízká Mírný Vysoká až velmi vysoká
Řízená impedance Nepraktické Omezené (<200 MHz) Plná podpora (rozsah GHz)
Vyhrazené napájecí/uzemňovací plochy Ne Částečná Ano (plné vnitřní roviny)
EMI výkon Chudák Mírný Dobré až vynikající
Relativní výrobní náklady 1× (základní hodnota) 1,3–1,6× 2×–8× (4 až 12 vrstev)
Podporována složitost návrhu Jednoduché obvody Mírný complexity Vysokorychlostní, hustý, smíšený signál
Dodací lhůta (prototyp) 24–48 hodin 24–72 hodin 3–7 dní (4L); 5–14 dní (8 l)

Jak vybrat správný typ PCB pro váš návrh

Rozhodovací rámec pro výběr typu PCB by měl fungovat prostřednictvím řady konstrukčních omezení v pořadí priority. Optimalizace nákladů je platná pouze po potvrzení splnění funkčních požadavků – výběr jednostranné desky pro úsporu nákladů a zjištění, že směrování je nemožné, plýtvá více časem a penězi než počáteční úspora.

  1. Posuďte požadavky na frekvenci signálu: Pokud některý signál na desce funguje výše 100 MHz nebo pokud nějaké rozhraní vyžaduje řízenou impedanci (USB 2.0/3.x, HDMI, PCIe, paměť DDR, RF traces), je vyžadována vícevrstvá deska s referencí na základní rovinu. Toto jediné kritérium vylučuje jednostranné a oboustranné desky pro většinu moderních digitálních návrhů.
  2. Vyhodnoťte počet komponent a balení: Pokud návrh obsahuje jakoukoli součást BGA, QFN nebo CSP s jemným roztečím s roztečí pod 0,8 mm, směrování vějířového výstupu téměř vždy vyžaduje alespoň 4vrstvou desku. BGA komponenty s roztečí pod 0,5 mm obvykle vyžadují HDI se slepými/zakopanými prokovy bez ohledu na počet vrstev.
  3. Zkontrolujte požadavky EMC: Návrhy vyžadující certifikaci FCC Part 15 Class B, CE nebo automobilovou EMC certifikaci za přítomnosti jakýchkoli výše uvedených hodin nebo spínací frekvence 30 MHz téměř vždy projde certifikací spolehlivěji s vícevrstvou deskou se správnými zemními plochami než s 2vrstvou konstrukcí, bez ohledu na použitý přístup filtrování.
  4. Posuďte složitost směrování: Pokud předběžné umístění komponent a pokus o směrování na 2vrstvé desce vede k více než 5–10 % neroutovaných spojení nebo vyžaduje nadměrné kompromisy v délce stopy pro kritické signály, přechod na 4vrstvou desku je ekonomičtější než další iterace na 2vrstvém rozložení.
  5. Potvrďte cíle objemu a nákladů: Teprve po potvrzení, že jsou splněny funkční požadavky, by náklady měly řídit rozhodnutí o počtu vrstev. U velkoobjemových komoditních produktů, kde funkční požadavky skutečně splňují jednoduché nebo oboustranné desky, je cenová výhoda podstatná a stojí za to ji optimalizovat.

Když je upgrade počtu vrstev ekonomičtější, než se zdá

Obvyklá mylná představa je, že volba nižšího počtu vrstev vždy snižuje celkové náklady na projekt. V praxi dodatečný čas strávený inženýringem při směrování hustého návrhu na příliš málo vrstvách, zvětšení plochy desky potřebné k vyřešení konfliktů směrování a náklady na opětovné testování EMC z neúspěšného certifikačního cyklu často převyšují rozdíl v nákladech na výrobu mezi 2vrstvou a 4vrstvou deskou. Čtyřvrstvá deska stojí přibližně 2–2,5× více než dvouvrstvá deska v prototypovém množství — často rozdíl 30 – 80 $ na desku – ale vyhnutí se jednomu testovacímu cyklu EMC ušetří 5 000 – 20 000 $ na laboratorních poplatcích a inženýrském času.

Pravidla návrhu PCB a minimální velikosti prvků podle typu desky

Pochopení minimálních velikostí prvků dosažitelných na každém typu PCB pomáhá návrhářům vyhnout se specifikaci rozměrů, které přesahují možnosti jejich vybraného výrobce – běžná příčina zpoždění prototypu a neočekávaného zvýšení nákladů.

Tabulka 3: Typické minimální hodnoty návrhových pravidel pro standardní komerční výrobu podle typu PCB (IPC třída 2)
Parametr návrhu Jednostranné PCB Oboustranné PCB Vícevrstvé PCB (std.) Vícevrstvé HDI
Min. šířka stopy 0,20 mm 0,15 mm 0,10 mm 0,075 mm
Min. rozestup stop 0,20 mm 0,15 mm 0,10 mm 0,075 mm
Min. průměr vrtáku 0,80 mm (NPTH) 0,20 mm 0,20 mm 0,10 mm (laser)
Min. prstencový kroužek N/A 0,15 mm 0,10 mm 0,05 mm
Poměr stran (vrtačka) N/A Až 8:1 Až 10:1 Až 1:1 (slepý)

Před dokončením návrhu vždy ověřte konkrétní pravidla návrhu u vybraného výrobce. Možnosti zpracovatele se liší a navrhování na absolutní minimální hodnoty uvedené výše bez potvrzení zvyšuje riziko problémů s výnosem a souvisejících cenových sankcí. Praktickým přístupem je zaměřit se na 130–150 % minimálních hodnot stanovených výrobcem pro nekritické stopy a mezery vyhrazení prvků minimálního pravidla pouze pro oblasti, kde jsou skutečně nezbytné.
