Průvodce PCBA: Vysvětlení PCBA pro spotřebitele, napájení a domácí spotřebiče

PCBA (Printed Circuit Board Assembly) je dokončená deska poté, co byly všechny elektronické součástky připájeny na holou desku plošných spojů — je funkčním srdcem prakticky každého moderního elektronického produktu. Zatímco termín PCBA platí široce, priority návrhu, výběr součástí, požadavky na testování a výrobní normy se výrazně liší v závislosti na aplikaci. PCBA pro spotřebitele, PCBA pro napájení a PCBA pro domácí spotřebiče představují odlišný segment s vlastními technickými požadavky, regulačními požadavky a měřítky kvality. Pochopení těchto rozdílů je zásadní pro produktové inženýry, manažery nákupu a kohokoli, kdo získává nebo navrhuje elektronické sestavy.

co PCBA Je a jak se liší od holé PCB

A PCB (deska s plošnými spoji) je holý substrát – laminovaná deska ze skelných vláken (typicky FR4), měděné stopy a pájecí maska – před umístěním jakýchkoli součástí. A PCBA je ta samá deska poté, co prošla celým procesem montáže: umístění součástky, pájení (přetavení pro součástky SMT, vlnové nebo selektivní pájení součástek s průchozími otvory), kontrola a testování.

PCBA je to, co ve skutečnosti vykonává elektronické funkce. Obsahuje rezistory, kondenzátory, tlumivky, integrované obvody, konektory, výkonové MOSFETy, mikrokontroléry a všechny další aktivní a pasivní součástky potřebné pro fungování obvodu. Typický smartphone PCBA může nést více než 1000 jednotlivých komponent na vícevrstvé desce ne větší než vizitka, zatímco PCBA pro řízení motoru domácích spotřebičů může mít méně než 50 komponent, ale musí bezpečně zvládnout nepřetržité vysokoproudé zatížení.

Klíčové procesy výroby PCBA

• SMT (technologie povrchové montáže): Součástky jsou umístěny přímo na povrch PCB a připájeny přes přetavovací pec. Umožňuje vysokou hustotu součástek a je dominantní metodou pro moderní PCBA.
• Sestava průchozího otvoru: Vývody součástek procházejí vyvrtanými otvory a jsou připájeny na opačné straně. Používá se pro konektory, velké kondenzátory a součásti vyžadující mechanickou pevnost.
• Smíšená sestava: Kombinuje SMT a průchozí díru na stejné desce – běžné u výkonových PCBA a PCBA domácích spotřebičů, kde jsou vyžadovány jak logika s vysokou hustotou, tak robustní výkonové komponenty.

Spotřebitelské PCBA : Vysoká hlasitost, nákladová efektivita a miniaturizace

Spotřebitelské PCBA označuje sestavy desek s plošnými spoji používané v osobní elektronice – smartphony, tablety, notebooky, nositelná zařízení, bezdrátová sluchátka, herní zařízení, chytré reproduktory a podobné produkty. Tento segment je definován třemi hlavními tlaky: agresivní miniaturizace, vysoké objemy výroby a intenzivní cenová konkurence .

Designové charakteristiky spotřebitelské PCBA

• Vysoký počet vrstev: Vlajková loď PCBA pro chytré telefony běžně používá desky s 10 až 14 vrstvami ke směrování složitých signálových cest na minimálním prostoru. Standardem je technologie HDI (High Density Interconnect) s mikroprůchody menšími než 0,1 mm.
• Komponenty s jemnou roztečí: BGA (Ball Grid Arrays) s roztečí 0,4 mm nebo méně, 01005 pasivů (0,4 mm × 0,2 mm) a čip-scale balíčky jsou rutinní ve spotřebitelských PCBA.
• Správa integrity RF a signálu: Spotřebitelská zařízení se spoléhají na Wi-Fi, Bluetooth a mobilní rádia, což vyžaduje pečlivé směrování a stínění řízené impedancí, aby se zabránilo rušení.
• Obvody pro správu baterie: Integrované obvody pro nabíjení, ochranu a palivoměr lithium-iontových baterií jsou téměř univerzální ve spotřebitelských PCBA a vyžadují přesnou regulaci napětí a tepelné řízení.

Výrobní a kvalitativní standardy

Spotřebitelská výroba PCBA obvykle dodržuje IPC-A-610 Třída 2 standardy přijatelnosti, které vyvažují kvalitu s nákladovou efektivitou požadovanou pro produkty pro masový trh. Standardem je automatizovaná optická kontrola (AOI), testování na okruhu (ICT) a funkční testování. U nositelných zařízení a zařízení vystavených vlivům prostředí přidávají další vrstvu ochrany konformní povlak a kryty s hodnocením IP.

Objemy výroby spotřebitelských PCBA často dosahují stovky tisíc až miliony jednotek ročně , díky čemuž je účinnost linky SMT, přesnost tisku pájecí pasty a automatická detekce defektů kritickými nákladovými pákami. Zlepšení výnosu prvního průchodu o jeden procentní bod v tomto měřítku může ušetřit stovky tisíc dolarů ročně.

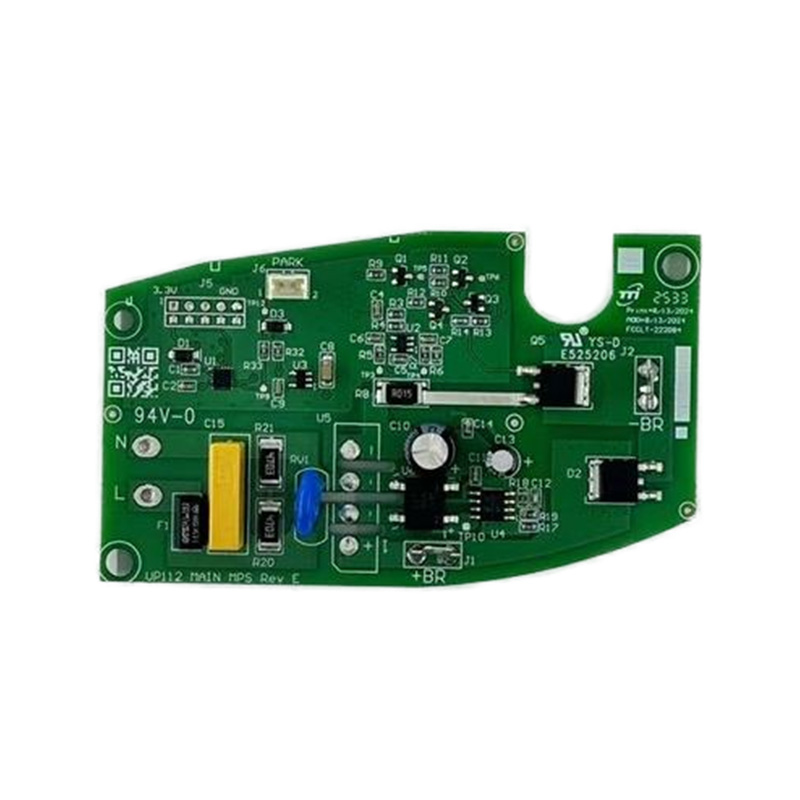

Napájení PCBA: Spolehlivost, tepelný management a vysoce proudový design

Napájecí PCBA odkazuje na sestavy speciálně navržené pro generování, přeměnu, regulaci nebo distribuci elektrické energie. To zahrnuje spínané napájecí zdroje (SMPS), invertory, systémy UPS, nabíječky pro elektromobily, řídicí desky solárních invertorů, průmyslové měniče energie a napájecí jednotky serverů. Definující výzvou je řízení vysoké napětí, vysoký proud a významný odvod tepla spolehlivě po tisíce provozních hodin.

Kritické požadavky na návrh Power PCBA

• Široké měděné stopy a roviny: Silnoproudé cesty vyžadují šířky stop vypočítané tak, aby zvládly zátěž bez nadměrného odporového zahřívání. Trasa přenášející nepřetržitě 10A může vyžadovat šířku 3 mm až 5 mm nebo více v závislosti na hmotnosti mědi a povoleném nárůstu teploty.
• Plazivé a čisté vzdálenosti při vysokém napětí: IPC-2221 a IEC 60664 definují minimální vzdálenost mezi vodiči při různých napětích. Vyžaduje síťový obvod 230VAC na napájecím PCBA minimální vůle 3 mm a často 6 mm nebo více povrchové vzdálenosti po povrchu desky.
• Tepelný management: Výkonové MOSFETy, diody a transformátory vytvářejí značné teplo. Tepelné průchody, měděné výlisky, montážní podložky chladiče a někdy PCB s kovovým jádrem (MCPCB) se používají k řízení teplot přechodu a prodloužení životnosti součástí.
• Výběr vysokonapěťových komponent: Velké elektrolytické kondenzátory, hradlové budiče, izolační transformátory a výkonové polovodiče (IGBT, SiC MOSFET, GaN tranzistory) musí být dimenzovány výrazně nad maximální provozní napětí – obvykle s faktor snížení o 50 % až 80 % pro komponenty pod napětím.
• EMI filtrování: Konverze energie ze své podstaty vytváří elektromagnetické rušení. Pro splnění směrnic CISPR 32, FCC Part 15 nebo CE EMC jsou vyžadovány kondenzátory X a Y, tlumivky se společným režimem a pečlivé rozmístění desek plošných spojů.

Testování a certifikace pro Power PCBA

Napájecí PCBA pro produkty prodávané na regulovaných trzích musí projít bezpečnostními certifikacemi včetně UL 62368-1 (audio/video a IT vybavení), IEC 62477 (výkonové elektronické měniče) a označení CE podle směrnice o nízkém napětí (LVD 2014/35/EU). Testování Hi-pot (vysokopotenciální dielektrická odolnost) při napětí až 1 500 V AC nebo 2 121 V DC je standardní test na výrobní lince k ověření integrity izolace mezi primárním a sekundárním obvodem.

PCBA pro domácí spotřebiče: Trvanlivost, bezpečnost a odolnost vůči životnímu prostředí

PCBA pro domácí spotřebiče pokrývá elektronické sestavy uvnitř praček, ledniček, klimatizací, myček nádobí, mikrovlnných trub, indukčních varných desek, robotických vysavačů a podobných výrobků pro domácnost. Tyto desky musí spolehlivě fungovat pro 10 až 20 let v prostředích, která zahrnují teplo, vlhkost, vibrace a vystavení detergentům nebo výparům z vaření – podmínky mnohem náročnější než u typické spotřební elektroniky.

Klíčové aspekty designu a výroby

• Řídicí obvody motoru: Spotřebiče jako pračky a klimatizace používají motory poháněné invertorem. PCBA obsahuje obvody pohonu motoru PWM, snímání proudu a ochranné obvody, které musí odolat elektrickému šumu generovanému spínáním motoru.
• Ovládání relé a triaku: Topná tělesa, čerpadla a kompresory se spínají pomocí relé nebo triaků namontovaných na PCBA. Tyto komponenty nesou síťové napětí a musí být vybrány pro očekávanou životnost spínání – často 100 000 cyklů nebo více .
• Konformní povlak: Aby se zabránilo vlhkosti a kondenzaci v prostředí ledniček a praček, jsou PCBA domácích spotřebičů často potaženy akrylovým, silikonovým nebo polyuretanovým konformním povlakem aplikovaným po sestavení.
• Odolnost proti vibracím: Vibrace bubnu pračky, vibrace kompresoru v chladničkách a vibrace motoru ventilátoru vyžadují montáž do průchozího otvoru pro těžké součásti a spodní výplň lepidla pro velká pouzdra SMT, aby se zabránilo selhání pájeného spoje při únavě.
• Široký rozsah provozních teplot: Může být nutné, aby PCBA zařízení fungovaly -10°C (venkovní klimatizační jednotky v zimě) až 85°C nebo více (v blízkosti topných těles v pecích nebo sušičkách), vyžadující vhodné teplotní parametry součástí a materiály desky.

Bezpečnostní certifikace pro PCBA domácích spotřebičů

PCBA pro domácí spotřebiče musí splňovat bezpečnostní normy produktů specifické pro každou kategorii spotřebičů. Mezi klíčové standardy patří IEC 60335 (elektrické spotřebiče pro domácnost a podobné), která se týká izolace, teplotních limitů a ochrany před úrazem elektrickým proudem. Regionální certifikace – UL v Severní Americe, CE v Evropě, CCC v Číně, PSE v Japonsku – jsou povinné pro přístup na trh a vyžadují jak přezkoumání návrhu, tak shodu s testováním výrobní linky.

Side-by-Side srovnání PCBA pro spotřebitele, napájení a domácí spotřebiče

Metody testování PCBA napříč všemi třemi segmenty

Bez ohledu na kategorii aplikace se zajištění kvality ve výrobě PCBA opírá o strategii vrstveného testování. Hloubka a přísnost testování se zvyšuje s kritičností a očekávanou životností produktu.

• AOI (automatická optická kontrola): Kamery s vysokým rozlišením skenují každý pájený spoj a umístění součástek se zlatou referencí. Detekuje chybějící součástky, nesouosost, pájecí můstky a nedostatečné pájky. Používá se při téměř 100% pokrytí v řadách PCBA pro spotřebitele a zařízení.
• SPI (kontrola pájecí pasty): 3D měření nánosů pájecí pasty před umístěním součástek. Zachycování chyb objemu pasty před přetavením zabraňuje většině vad pájených spojů po proudu.
• Rentgenová kontrola (AXI): Nezbytné pro pouzdra BGA a QFN, kde jsou pájené spoje skryty pod tělem součásti. Kritické u spotřebitelských PCBA s vysokou hustotou BGA.
• ICT (In-Circuit Testing): Upevňovací přípravek s nehtovým lůžkem aplikuje testovací sondy na testovací body na sestavené desce, ověřuje hodnoty součástí, otevření, zkraty a základní funkčnost. Běžné u velkoobjemových PCBA pro spotřebitele a zařízení.
• Funkční testování (FCT): Plně sestavená PCBA je napájena a provozována prostřednictvím zamýšlených provozních režimů. U výkonových PCBA to zahrnuje zátěžové testování při jmenovitém proudu a napětí. Pro zařízení PCBA zahrnuje simulaci řídicích signálů motoru, vstupů čidel a reléových výstupů.
• Hi-Pot testování: Povinné pro napájecí a spotřebičové PCBA — ověřuje dielektrickou odolnost mezi obvody síťového napětí a přístupnými vodivými částmi nebo sekundárními obvody.

Úvahy o zdrojích a výrobě při specifikaci PCBA

Při výběru výrobce PCBA nebo smluvního výrobce elektroniky (CEM) by měl typ aplikace přímo ovlivňovat kritéria, která hodnotíte:

Pro spotřebitele PCBA

• Potvrďte, že zařízení má schopnost HDI, jemné linky SMT a AOI/AXI kontrolu pro balíčky BGA.
• Ověřte certifikaci IPC-A-610 třídy 2 a zkušenosti s vaším cílovým objemem a kategorií produktů.
• Vyhodnoťte možnosti dodavatelského řetězce pro získávání komponent a řízení doby realizace – nedostatek komponent postihuje spotřebitelské programy PCBA obzvláště tvrdě.

Pro Power PCBA

• Požadujte prokázané zkušenosti s vysokonapěťovými sestavami a schopnostmi hi-pot testování na výrobní lince.
• Potvrďte, že výrobce rozumí požadavkům na vůli IPC-2221 a povrchovou cestu a podle toho zkontroluje rozvržení.
• Zeptejte se na schopnost tepelného profilování pro přetavení těžkých smíšených sestav s velkými transformátory s průchozími otvory a napájecími zařízeními.

Pro PCBA domácích spotřebičů

• Upřednostněte výrobce s možností nanášení konformního nátěru a vytvrzování ve vlastní režii.
• Potvrďte zkušenosti s certifikacemi pro konkrétní zařízení (IEC 60335, CCC, PSE) a znalost souvisejících požadavků na dokumentaci.
• Hledejte možnosti testování spolehlivosti – tepelné cyklování, vibrační testování a HALT (Highly Accelerated Life Testing) – pro ověření dlouhodobé životnosti v terénu před hromadnou výrobou.
