Jak navrhnout a opravit desku PCB: Kompletní průvodce pro začátečníky

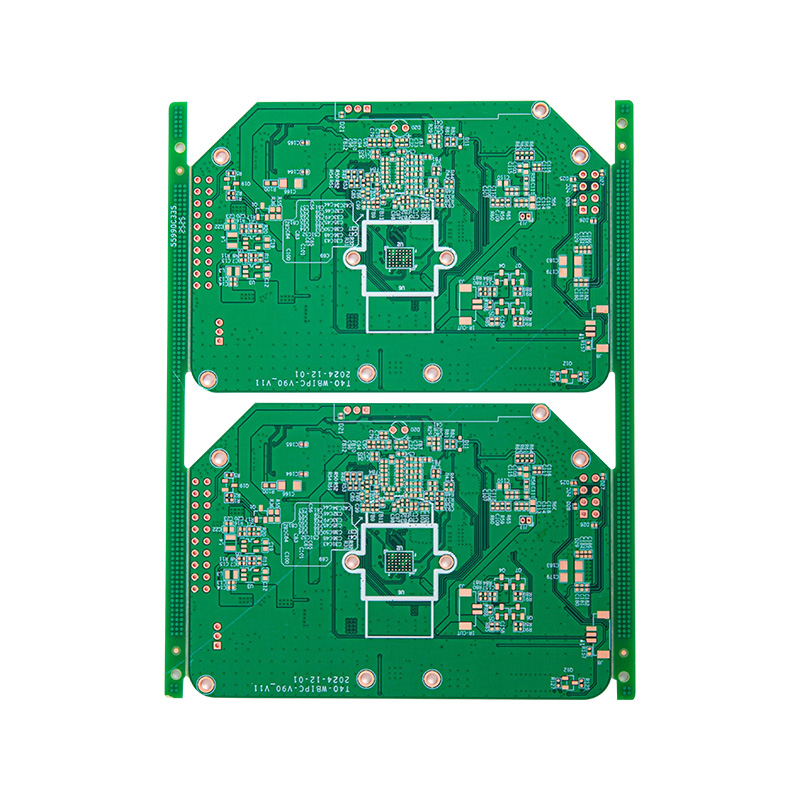

Co je to PCB a proč na designu záleží

Deska s plošnými spoji (PCB) je fyzickým základem téměř každého elektronického zařízení – od chytrých telefonů po průmyslové ovladače. Mechanicky podpírá a elektricky spojuje součásti pomocí vodivých měděných drah vyleptaných na nevodivý substrát, nejčastěji sklolaminát FR4. Získejte design hned od začátku určuje nejen to, zda obvod funguje, ale zda bude vyrobitelný, spolehlivý a nákladově efektivní v měřítku.

Návrh PCB se liší od schematického návrhu. Schéma definuje logická spojení mezi komponenty; rozložení desek plošných spojů převádí tato spojení do fyzické geometrie – šířky stop, vrstvení vrstev, umístění součástí a vrtání otvorů. Chyby ve fázi rozvržení mohou způsobit problémy s integritou signálu, nadměrné elektromagnetické rušení (EMI), tepelné poruchy nebo přímé zkraty, které by dokonalé schéma nikdy nepředpovědělo.

Jak navrhnout PCB: Proces krok za krokem

Pracovní postup návrhu PCB sleduje konzistentní sekvenci bez ohledu na použitý software. Pochopení každé fáze zabraňuje přepracování a snižuje výrobní vady.

Krok 1 — Nakreslete schéma

Před umístěním jednotlivé součásti na plátno PCB musí být schéma úplné a bez chyb. Pomocí softwaru EDA (Electronic Design Automation), jako je KiCad (zdarma), Altium Designer, Eagle nebo EasyEDA, nakreslete všechny součásti, přiřaďte referenční označení a spusťte kontrolu elektrických pravidel (ERC). Jakékoli nevyřešené varování ERC v této fázi se rozšíří do rozvržení.

Krok 2 — Definujte obrys desky a vrstvení

Nastavte rozměry desky v editoru PCB. Pro začátečníky je 2-vrstvá deska (horní měděná spodní měď) dostatečná pro většinu hobby a nízkofrekvenčních komerčních projektů. Vysokorychlostní digitální nebo vysokofrekvenční konstrukce mohou vyžadovat 4 nebo více vrstev k zajištění vyhrazených zemních a napájecích rovin, které řídí impedanci. Specifikujte materiál, tloušťku hotové desky (běžně 1,6 mm) a hmotnost mědi (obvykle 1 oz/ft²).

Krok 3 — Umístěte komponenty strategicky

Importujte netlist ze schématu a začněte umisťovat komponenty. Dodržujte tyto zásady umístění:

• Nejprve umístěte konektory a montážní otvory, abyste ukotvili mechanická omezení desky.
• Seskupte komponenty podle funkce – udržujte regulaci výkonu, analogové a digitální sekce fyzicky oddělené, aby se snížila hlučnost.
• Umístěte oddělovací kondenzátory co nejblíže k napájecím kolíkům integrovaného obvodu – ideálně do 0,5 mm.
• Orientujte komponenty tak, abyste minimalizovali křížení tras, což snižuje počet potřebných prokovů.

Krok 4 — Trasování trasy

Směrování převádí krysí hnízdo (nesměrovaná spojení znázorněná jako rovné čáry) na fyzické stopy mědi. Klíčová pravidla, která je třeba dodržovat:

• Šířka stopy musí být dimenzován na proud, který přenáší. Stopa 0,25 mm zvládne v typických podmínkách zhruba 0,5 A; stopa 1 mm zvládne přibližně 2 A. Pro přesnost použijte online kalkulačku šířky stopy.
• Silové a zemní stopy by měly být širší než stopy signálu – minimálně 0,5–1 mm pro desky s nízkým výkonem.
• Vyhněte se 90° rohům ve stopách; použijte 45° úhly nebo křivky, abyste zabránili zachycení kyseliny během leptání a snížili impedanční nespojitosti při vysokých frekvencích.
• Použijte měděnou výplň (zemní výplň) na nepoužité oblasti desky k vytvoření pevné zemní referenční roviny.

Krok 5 — Spusťte kontrolu pravidel návrhu (DRC) a vygenerujte Gerbery

Spusťte nástroj DRC, abyste zachytili porušení minimálního povolení, nepropojené sítě nebo překrytí sítotiskem. Jakmile deska projde, exportujte soubory Gerber (jeden na vrstvu) a soubor vrtačky. Tyto soubory používají výrobci PCB k výrobě vaší desky. Většina výrobců — JLCPCB, PCBWay, OSH Park — přijímá standardní formát Gerber RS-274X.

Jak vytvořit desku PCB: Možnosti výroby

Jakmile jsou soubory návrhů připraveny, existují dvě praktické cesty k fyzické desce: profesionální výroba nebo leptání vlastními silami.

Pro začátečníky se důrazně doporučuje objednání od profesionálního výrobce DPS. Pět 2vrstvých desek o rozměrech 100 × 100 mm obvykle stojí méně než 5 USD z rozpočtových služeb, bez požadavku na minimální množství objednávky. Výhodu kvality – pájecí masku, sítotisk, povrchovou úpravu HASL nebo ENIG – nelze v této cenové hladině napodobit vlastními metodami.

Jak opravit desku PCB: Diagnostika a oprava běžných chyb

Oprava PCB je systematický proces izolace závad před fyzickým zásahem. Pokus o výměnu komponentu bez předchozí identifikace hlavní příčiny způsobí plýtvání díly a riskuje další poškození.

Nejprve vizuální kontrola

Při zvětšení (10× lupa nebo digitální mikroskop) hledejte: spálené součásti (změna barvy, prasklá pouzdra), studené pájené spoje (matné, zrnité nebo popraskané filé), pájecí můstky (neúmyslné zkraty mezi sousedními chrániči) a zvednuté podložky (měděná podložka delaminovaná od substrátu). Mnoho závad je viditelných před jakýmkoli elektrickým testem.

Izolace elektrické poruchy

Použijte digitální multimetr (DMM) v režimu kontinuity ke kontrole podezřelých zkratů mezi napájením a zemí. V režimu odporu porovnejte hodnoty se schématem. Obvodový měřič ESR je neocenitelný pro testování elektrolytických kondenzátorů bez odpájení – kondenzátor s ESR nad 1–5 Ω (v závislosti na jmenovité hodnotě) obvykle selhává a způsobí nestabilitu napájení nebo poruchy související se zvlněním.

Běžné opravy a techniky

• Přepájení studeného spoje: Naneste čerstvé tavidlo, dotkněte se hrotu páječky spoje po dobu 2–3 sekund, poté přidejte malé množství cínu-olova 63/37 nebo bezolovnaté pájky SAC305. Filet by měl být hladký a lesklý.
• Odstranění pájecího můstku: Naneste tavidlo a poté přetáhněte čistý železný hrot přes můstek. Pokud přetrvává, použijte měděný odpájecí oplet (knot) pevně přitisknutý ke můstku železným hrotem nahoře.
• Oprava poškozené stopy: Oškrábejte pájecí masku 5–10 mm na obou stranách zlomu, pocínujte obnaženou měď a přemosťujte mezeru drátem nebo pájkou o délce 30 AWG. Zajistěte tečkou UV vytvrzovaného opravného laku na PCB.
• Výměna poškozené součásti průchozího otvoru: Pomocí odpájecí pumpy nebo knotu odstraňte starou pájku, zvedněte součást, vyčistěte otvory vrtákem 0,8 mm, pokud jsou ucpané, vložte náhradu a připájejte z opačné strany.
• Výměna SMD součástek: Pro malé pasivy (0402, 0603) použijte pinzetu s jemným hrotem a páječku s dlátovým hrotem 1–2 mm. U integrovaných obvodů s mnoha kolíky je přepracování horkým vzduchem rychlejší – aplikujte tavidlo, nastavte přepracovací stanici na 320–360 °C (upravte na bezolovnaté) a pohybujte tryskou v kruhovém vzoru, dokud se součástka volně nezvedne.

Ověření po opravě

Po jakékoli opravě očistěte desku isopropylalkoholem (IPA 99%) a ESD-safe kartáčem, abyste odstranili zbytky tavidla, které může být časem mírně korozivní a může způsobit svodové proudy v obvodech s vysokou impedancí. Před připojením napájení znovu otestujte kontinuitu na opravených uzlech. U desek, u kterých došlo k výpadku napájení, použijte stolní napájecí zdroj s nastavitelným omezením proudu — nastavte limit na 10–20 % normálního provozního proudu a pomalu zvyšujte napětí, přičemž sledujte neočekávaný odběr proudu.

Tipy pro návrh PCB pro začátečníky: Chybám, kterým je třeba se vyhnout

Většina začátečnických selhání PCB pochází z malého souboru opakujících se chyb. Uvědomění si těchto vzorců výrazně snižuje úspěšnost prvního roztočení:

1. Špatná stopa: Před objednáním vždy ověřte rozměry součástí podle rozměrů fyzického datového listu. Stopa kondenzátoru 0805 nepřijme balíček 1206. Porovnejte rozměry půdorysu – velikost podložky, rozteč a nádvoří – s doporučeným půdorysem výrobcem, nikoli pouze rozměry tělesa součásti.
2. Ignorování tepelného odlehčení: Velké odlitky mědi připojené přímo k podložkám s průchozími otvory činí pájení extrémně obtížné. Použijte tepelné odlehčovací paprsky (obvykle 4 spoje, 0,3–0,5 mm široké) mezi podložkou a litím, aby podložka rychle dosáhla teploty pájení.
3. Nedostatečná vůle kolem montážních otvorů: Pokud používáte kovové distanční podložky, ponechte kolem montážních otvorů alespoň 3 mm ochrannou zónu, aby se zabránilo zkratování odkrytých drah nebo prokovů šrouby.
4. Žádné testovací body: Před odesláním do továrny přidejte odkryté měděné testovací podložky na klíčové uzly – napájecí lišty, zem a kritické signály. Nestojí nic při výrobě a šetří hodiny při ladění.
5. Přeskočení kontrolního seznamu recenze: Před generováním Gerberů projděte standardní kontrolní seznam: všechny komponenty umístěny, všechny sítě nasměrovány, DRC čisté, obrys desky uzavřen, vrtací soubor je součástí, přiřazení vrstev správné. 10minutová kontrola zabrání 2týdennímu cyklu opětovného odstřeďování.

Jedno praktické měřítko: Profesionální návrháři PCB se zaměřují na úspěšnost prvního roztočení nad 90 %. Začátečníci běžně dosáhnou 50–60 % na první pokus – ne kvůli složitým chybám, ale kvůli chybám, kterým je možné se vyhnout a které by strukturovaný proces kontroly zachytil.
