Co je a PCB v Elektronice

Deska s plošnými spoji (PCB) je konstrukčním a elektrickým základem prakticky každého elektronického zařízení. Jedná se o plochou desku – obvykle vyrobenou z epoxidového laminátu vyztuženého sklem FR-4 – která mechanicky podporuje a elektricky propojuje elektronické součástky prostřednictvím sítě vodivých měděných stop, podložek a prokovů vyleptaných nebo nanesených na její povrch a vnitřní vrstvy. Bez PCB by moderní elektronika, jak ji známe, nebyla možná : nahrazuje dvoubodové zapojení rané elektroniky kompaktní, opakovatelnou a vyrobitelnou strukturou.

PCB plní současně tři základní role. Zaprvé poskytuje fyzickou platformu, na kterou se montují a pájejí komponenty — rezistory, kondenzátory, integrované obvody, konektory a stovky dalších dílů. Za druhé, vytváří elektrické cesty, které umožňují signálům a energii cestovat mezi těmito součástmi s přesností. Za třetí, provádí toto směrování ve formátu, který lze hromadně vyrábět s konzistentní kvalitou v měřítku, od spotřební elektroniky dodávané v miliardách až po letecký hardware vyráběný v jednotlivých jednotkách.

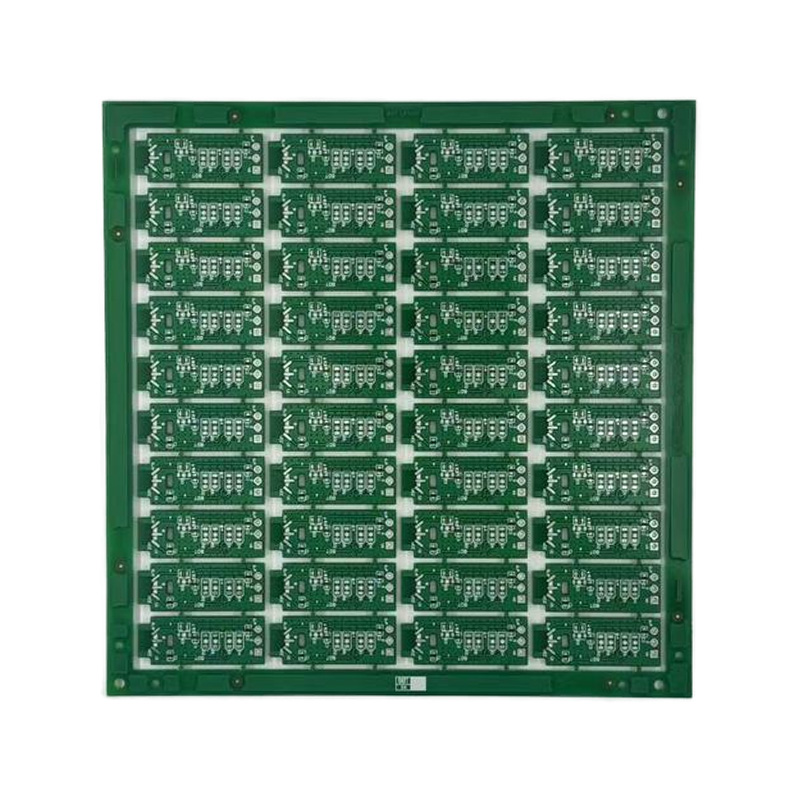

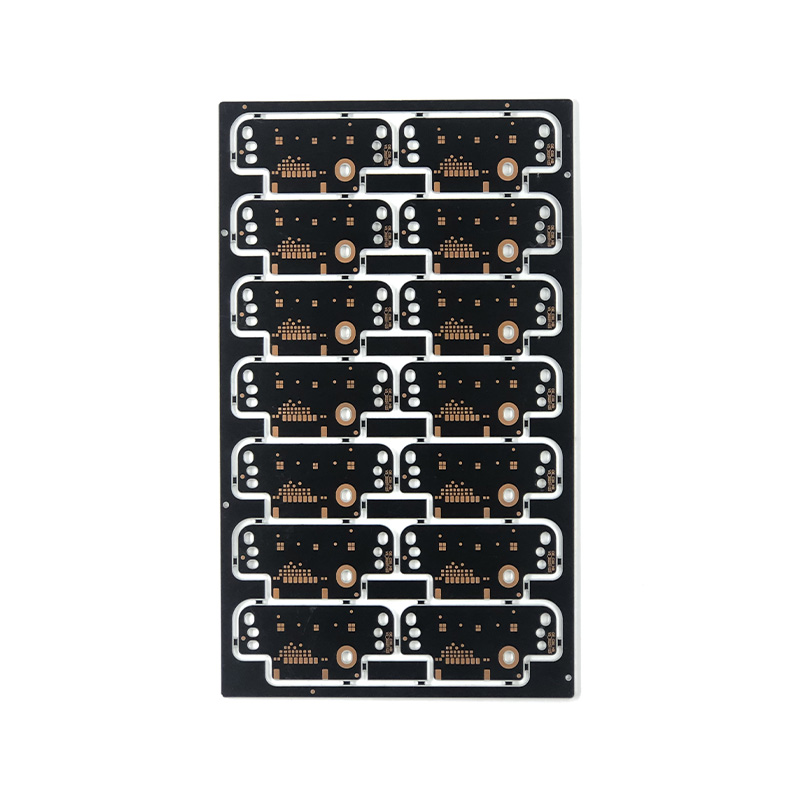

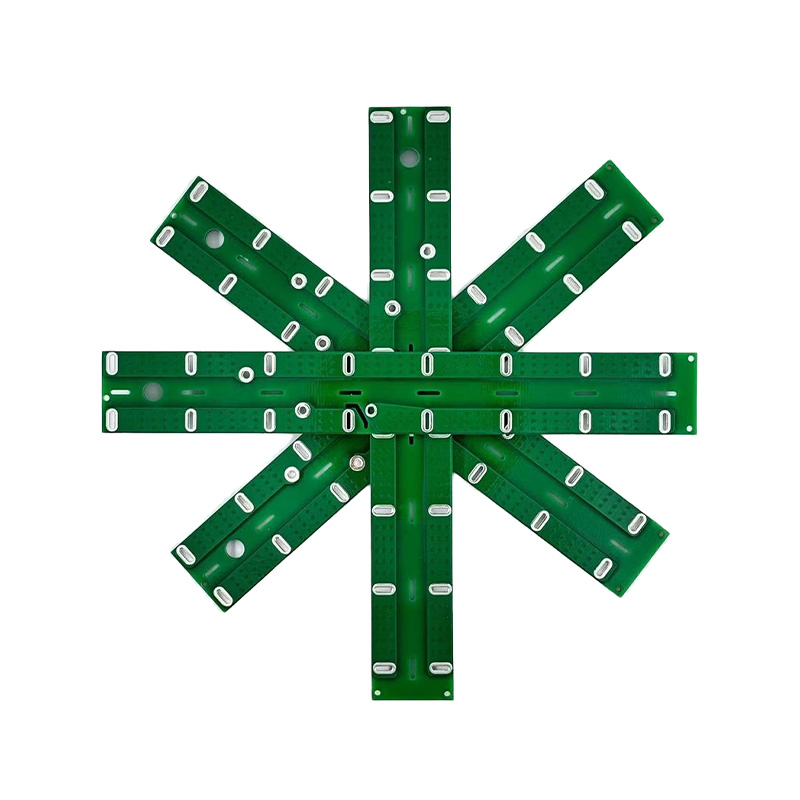

PCB jsou kategorizovány podle počtu vrstev a konstrukce. Jednovrstvé desky nesou stopy na jedné straně a jsou běžné u levných spotřebních výrobků. Oboustranné desky využívají oba povrchy. Vícevrstvé PCB — obvykle 4, 6, 8 nebo více vrstev — jsou standardem v jakékoli aplikaci zahrnující husté umístění součástek, řízenou impedanci, roviny integrity napájení nebo vysokorychlostní digitální signály. Desky High-density interconnect (HDI) to posouvají ještě dále a využívají mikroprůchody a funkce s jemnou roztečí k zabalení většího množství obvodů do menších rozměrů, jak je vidět u chytrých telefonů a nositelných zařízení.

Kromě standardní tuhé konstrukce FR-4 používají flexibilní desky plošných spojů (flexibilní obvody) polyimidové substráty, které umožňují ohýbání a skládání do trojrozměrných tvarů – nezbytné u lékařských přístrojů, letecké elektroinstalace a kompaktní spotřební elektroniky. Rigid-flex desky kombinují obě technologie v jediné sestavě, eliminují konektory a snižují hmotnost a místa selhání v náročných prostředích.

Software pro návrh schémat PCB: Nástroje a k čemu jsou nejlepší

Schematické zachycení je výchozím bodem návrhu desky plošných spojů – definuje logická spojení mezi součástmi před zahájením jakéhokoli fyzického rozvržení. Schéma je pak použito ke generování netlistu, který řídí nástroj pro návrh PCB. Výběr správného softwaru EDA (electronic design automation) ovlivňuje nejen zkušenosti s návrhem, ale také výsledky DFM (design for manufacturability), pracovní postupy spolupráce a dokumentaci shody.

Hlavní platformy v profesionálním návrhu PCB jsou:

• Altium Designer: Dominantní volba v profesionálním hardwarovém inženýrství. Známý pro své unifikované prostředí pro schémata-rozložení, silnou správu knihoven a komplexní kontroly pravidel návrhu (DRC). Funkce ActiveBOM a MCAD co-design jsou zvláště ceněny v pracovních postupech vývoje produktu. Licenční náklady jsou vysoké, ale hloubka funkčnosti je ospravedlňuje pro inženýry PCB na plný úvazek.
• KiCad: Přední open-source platforma EDA. Verze 7 a další zaplnily velkou část mezery pomocí komerčních nástrojů, které nabízejí schopný editor schémat, 3D vizualizaci, diferenciální párové směrování a rostoucí komunitní knihovnu. Široce se používá ve startupech, otevřených hardwarových projektech a akademických prostředích.
• Kadence OrCAD / Allegro: OrCAD je široce používán pro schematické zachycení ve strojírenských firmách, zatímco Allegro je špičkový nástroj pro rozvržení preferovaný pro složité vícevrstvé desky a práci s vysokorychlostní integritou signálu. Díky silné integraci simulace SPICE je OrCAD oblíbeným řešením pro týmy návrhářů analogových a smíšených signálů.
• Mentor PADS / Xpedition: Běžné v automobilové a průmyslové elektronice. PADS je variantou střední třídy pro menší týmy; Xpedition je podnikové třídy se silným rozložením řízeným omezením pro vysokorychlostní a RF aplikace.
• Elektronika EasyEDA / Fusion 360: Cloudové platformy vhodné pro prototypování, amatérskou práci a týmy, které potřebují rychlé pracovní postupy od návrhu až po výrobu. EasyEDA je úzce integrována s montážní službou JLCPCB, což umožňuje výrobu cenových nabídek jedním kliknutím přímo z návrhového prostředí.

Bez ohledu na výběr nástroje musí schéma obsahovat úplné a přesné hodnoty součástí, referenční označení a přiřazení kolíků – chyby ve schématu se šíří přímo do vyrobené desky . Většina profesionálních pracovních postupů vyžaduje formální schematickou kontrolu oproti specifikaci návrhu před zahájením návrhu.

Normy IPC pro návrh PCB: Co pokrývají a proč na nich záleží

IPC (dříve Institute for Printed Circuits, nyní jednoduše IPC — Association Connecting Electronics Industries) publikuje celosvětově uznávané standardy, které upravují návrh, výrobu, montáž a kontrolu PCB. Soulad se standardy IPC není ve většině profesionálních a regulovaných odvětví volitelný — je smluvně vyžadováno výrobci OEM, výrobci obrany a zdravotnických zařízení a je často kontrolováno.

IPC-A-610 a J-STD-001 definují tři produktové třídy — Class 1 (obecná elektronika), Class 2 (specializovaná servisní elektronika) a Class 3 (vysoká spolehlivost, včetně vojenských a lékařských). Třída 3 klade nejpřísnější požadavky na pájený spoj, čistotu a zpracování a požaduje certifikované IPC operátory a inspektory (CIS/CIT) na úrovni výroby. Určení nesprávné třídy – nebo její neuvedení vůbec – je častým zdrojem sporů o kvalitu mezi kupujícími a smluvními výrobci.

Integrita signálu v návrhu PCB: Základní principy a běžné režimy poruch

Integrita signálu (SI) se týká kvality elektrického signálu při jeho průchodu PCB – konkrétně zda dorazí na místo určení s dostatečnou amplitudou, přesností časování a tvarem, aby jej přijímací zařízení správně interpretovalo. S tím, jak se rychlost hodin a datové rychlosti vyšplhaly do rozsahu gigahertzů, integrita signálu se přesunula z okrajového zájmu do tradiční designové disciplíny. Deska, která projde DRC a vypadá správně v rozložení, může stále selhat při funkčním testování kvůli problémům SI, které jsou pro oko neviditelné.

Mezi nejčastější problémy s integritou signálu a jejich zmírnění na úrovni návrhu patří:

• Nespojitosti impedance: Jakákoli změna geometrie stopy – šířkové přechody, prokovy, konektory, pahýly – vytváří lokální změnu impedance, která způsobuje částečný odraz signálu. Standardním protiopatřením je směrování řízené impedance (typicky 50 Ω pro jednopólový, 100 Ω diferenciál) a zmírnění pahýlu (zpětné vrtání nebo slepé průchody).
• přeslechy: Elektromagnetická vazba mezi sousedními trasami indukuje šum na tichých linkách. Zvětšení rozestupu tras (pravidlo 3W: prostor se rovná 3× šířce stopy od hrany k hraně), použití tras zemní ochrany a směrování vysokorychlostních signálů na vnitřní vrstvy mezi zemními plochami, to vše snižuje přeslechy.
• Nespojitosti zpáteční cesty: Vysokofrekvenční zpětné proudy sledují cestu nejmenší indukčnosti – přímo pod jejich křivkou dopředného proudu na referenční rovině. Řezy, štěrbiny nebo změny roviny, které přerušují tuto zpětnou cestu, nutí proud k odklonu a vytvářejí smyčkovou anténu, která vyzařuje EMI a vnáší šum do jiných obvodů.
• Zkosení v diferenciálních párech: Rozdílová signalizace (PCIe, USB, HDMI, DDR, LVDS) závisí na tom, zda jsou oba vodiče délkově elektricky přizpůsobeny. Nesoulad délky zavádí zešikmení – časový posun mezi signály P a N – který snižuje okraj diagramu oka a zvyšuje bitovou chybovost. Většina nástrojů EDA vynucuje diferenciální párování délky párů prostřednictvím interaktivních omezení směrování.
• Šum napájecí sítě (PDN): Nedostatečná kapacita bypassu nebo špatně umístěné oddělovací kondenzátory umožňují kolísání napětí na napájecích kolejnicích při přepínání integrovaných obvodů. To se projevuje jako odraz země, napájecí šum a zvýšený jitter v hodinových signálech. Analytické nástroje PDN modelují impedanci vs. frekvenci pro vodítko při výběru a umístění kondenzátoru.

Simulace před rozvržením (pomocí modelů IBIS a kalkulátorů přenosových linek) a extrakce po rozvržení (pomocí 3D řešičů elektromagnetického pole, jako je Ansys HFSS nebo Cadence Sigrity) jsou standardní postupy na vysokorychlostních deskách. Při rychlosti přenosu dat nad 10 Gbps, Analýza SI není krokem ověření po návrhu – je to vstup do strategie stackování a směrování od prvního dne.

Sestavení desky plošných spojů s rychlým obratem: Co pohání dodací lhůty a jak je komprimovat

Rychlá montáž desek plošných spojů – dodání funkčních desek za 24 hodin až 5 dní namísto standardních 10–15 pracovních dní – se stala konkurenčním rozdílem mezi smluvními výrobci (CM) zajišťujícími prototypování, NPI a naléhavé výrobní požadavky. Pochopení toho, co ve skutečnosti řídí dodací lhůty montáže, umožňuje kupujícím činit chytřejší rozhodnutí místo pouhého placení prémiových sazeb za službu, která nemusí přinést rychlejší výsledky.

Hlavními přispěvateli do doby montáže jsou:

• Výroba holé desky: Standardní vícevrstvé desky FR-4 (až 8 vrstev) mohou být vyrobeny za 24–48 hodin rychloobrátkovými zpracovateli. Pokročilé konstrukce – HDI, lamináty Rogers, zakopané průchody, řízená impedance – přidávají 1–5 dní v závislosti na složitosti.
• Dostupnost komponent: Toto je obvykle proměnná s nejdelší dobou realizace. Návrh spoléhající na komponenty z jednoho zdroje nebo alokované komponenty může zastavit montáž na týdny bez ohledu na možnosti CM. Vytvoření kusovníku na součástech skladovaných hlavními distributory (Digi-Key, Mouser, Arrow) dramaticky zlepšuje předvídatelnost obratu.
• Programování a testování: In-circuit test (ICT), funkční test nebo programování firmwaru přidává čas, který je do značné míry fixní bez ohledu na velikost dávky. U velmi malých sérií prototypů může doba nastavení testu přesáhnout dobu montáže.
• Kvalita dokumentace: Neúplné nebo nejednoznačné soubory Gerber, chybějící data těžiště nebo nevyřešené dotazy týkající se techniky pohonu kusovníku, které přidávají dny ke každé rychle se měnící úloze. Odeslání čistých, kompletních balíků – včetně montážních výkresů, seznamů schválených dodavatelů a vyřešeného kusovníku – je jedinou nejkontrolovatelnější pákou zkracování dodacích lhůt, kterou má kupující k dispozici.

CM nabízející skutečnou 24hodinovou montáž obvykle udržují zásobu běžných pasivů (odpory a kondenzátory 0402/0603 v řadě E24/E96), provozují dvousměnné linky SMT a mají na zavolání technický tým, který řeší dotazy DFM bez překážek v pracovní době. Pokud jde o výrobní množství, schopnost skutečného rychlého otáčení vyžaduje předběžné umístění materiálu a naplánování času stroje předem – ad-hoc spěchové úlohy ve výrobním měřítku jsou zřídka spolehlivé.

Výroba PCB v souladu s ITAR: Rozsah, povinnosti a co hledat v CM

International Traffic in Arms Regulations (ITAR) je americký regulační rámec spravovaný Directorate of Defense Trade Controls (DDTC) pod ministerstvem zahraničí. Kontroluje vývoz a dovoz obranných předmětů, obranných služeb a souvisejících technických údajů uvedených na seznamu munice Spojených států (USML). PCB navržené nebo používané ve vojenských, satelitních, zbraních nebo určitých systémech dvojího použití jsou často řízeny ITAR a jakýkoli CM, který vyrábí, montuje nebo dokonce zpracovává technická data pro tyto desky, musí splňovat požadavky ITAR.

Soulad ITAR pro smluvního výrobce PCB zahrnuje několik konkrétních povinností:

• Registrace u DDTC: Každá americká společnost, která vyrábí, vyváží nebo zprostředkovává obranné předměty kontrolované ITAR, se musí zaregistrovat u DDTC. Tato registrace musí být aktuální a každoročně obnovovaná.
• Kontrola přístupu cizích státních příslušníků: ITAR omezuje přístup ke kontrolovaným technickým údajům – včetně souborů PCB Gerber, projektové dokumentace a montážních výkresů – na osoby z USA (občany, osoby s trvalým pobytem v souladu s právem nebo osoby, kterým byl udělen status ochrany). CM musí mít zdokumentované postupy, které zabrání cizím státním příslušníkům v přístupu k datům kontrolovaným ITAR bez vývozní licence nebo příslušné výjimky.
• Fyzická segregace: Pracovní oblasti, úložné systémy a datové servery řízené ITAR musí být fyzicky nebo logicky odděleny od práce, která není ITAR, aby se zabránilo neúmyslnému prozrazení.
• Odliv subdodavatelů: Pokud CM registrovaný v ITAR outsourcuje jakoukoli část práce – výrobu holých desek, konformní nátěry, testování – subdodavateli, povinnosti ITAR odpadají. Hlavní CM je odpovědný za zajištění toho, že subdodavatelé jsou také registrovaní ITAR a splňují požadavky.
• Vedení záznamů: ITAR vyžaduje, aby výrobci uchovávali záznamy o všech transakcích týkajících se předmětů kontrolovaných ITAR po dobu minimálně pěti let.

Při kvalifikaci PCB CM v souladu s ITAR by si kupující měli vyžádat kopii aktuální registrace DDTC dodavatele, zkontrolovat svůj plán řízení technologií (TCP) a ověřit, že jejich bezpečnostní pozice – včetně systémů IT, přístupu návštěvníků a kontroly zaměstnanců – odpovídá úrovni klasifikace zadávané práce. Sankce za porušení ITAR jsou přísné : občanskoprávní pokuty až do výše 1 milionu USD za porušení a trestní sankce včetně vyloučení z budoucích vládních smluv. Prověření ITAR pozice CM před udělením programu, nikoli po první kontrole článku, je průmyslový standardní přístup.
